HiStruct Roofs für Dachdecker

HiStruct Roofs ist eine webbasierte Anwendung, die entwickelt wurde, um professionelle Dachdecker-Angebote schnell und einfach zu erstellen. Sie erzeugt automatisch detaillierte Materialauszüge (Stücklisten) und Montagepläne für Dacheindeckungssysteme inklusive Dachdeckung, Anschlussbleche, Kantteile und Rinnenelemente. Die Plattform bietet mehrere Eingabemodi, um Projektabläufe zu optimieren und die Effizienz zu steigern.

HiStruct unterstützt zudem nahtlose Zusammenarbeit und Projektfreigabe. Ob Sie einem Endkunden eine 3D-Dachmodell-Vorschau bereitstellen oder gemeinsam mit einem Kollegen oder einem Montagebetrieb an einem Entwurf arbeiten – das System erleichtert das Teilen kompletter Projekte oder ausgewählter Teile mit anderen ganz erheblich.

❓Wie bearbeite ich eine Dachanfrage in HiStruct?

Projekt erstellen mit oder ohne Karte
Dach modellieren
Eindeckung auswählen
Automatisch generierte Anschlussbleche und das Rinnensystem anpassen
Fenster und weitere Öffnungen hinzufügen
Mit nur wenigen Klicks erhalten Sie Stücklisten, Dokumente, Zeichnungen und Angebote

Fertig, Zeit für einen Kaffee ☕😊

HiStruct ist umfangreich anpassbar. Das System zur Verlegung von Dacheindeckungen, Anschlussblechen und Dachrinnen wird für jeden einzelnen Hersteller in einem separaten Satz von Konfigurationsdateien eingerichtet. Diese enthalten Informationen zur Verlegung der Dachfläche mit Dachdeckung, möglichen Farbkombinationen, Angaben zur Stückliste und mehr. Diese und weitere Anpassungen werden im Customisation-Projekt vorgenommen.

👉 Schauen wir uns den gesamten Ablauf genauer an:

Neues Projekt erstellen

Wenn Sie eine neue Anfrage bearbeiten, erstellen Sie zunächst ein neues Projekt. Ein Projekt ist ein Ort, an dem ein oder mehrere Komponenten – also 3D-Modelle, Konfigurationen, Varianten oder Teile – enthalten sein können. Die Projektseite bietet zwei Ansichten:

Die Tabellenansicht (Standardansicht) ist eine einfache Liste aller angelegten Projekte mit den zugehörigen Komponenten. Sie gibt Ihnen einen klaren Überblick über alle Projekte. Perfekt, um Notizen hinzuzufügen, Projektstatus zu prüfen und Inhalte zu teilen.
Die Kartenansicht ist ideal, wenn Sie Projekte nach ihrem Standort anzeigen möchten. Noch besser: Sie können ein 3D-Modell Ihres Gebäudes direkt auf der Karte platzieren und sehen, wie es sich in die Umgebung einfügt.

👉 Wir empfehlen, je nach Bedarf beide Ansichten zu kombinieren.

👉 Weitere Informationen finden Sie im Artikel Wie man ein neues Projekt startet.

🏠 Dachmodellierung

In HiStruct können Sie ein Dach auf verschiedene Arten modellieren. Jede Methode hat ihre eigenen Vorteile und eignet sich für unterschiedliche Situationen. Die am besten geeignete Modellierungsweise hängt von den vorhandenen Referenzunterlagen des jeweiligen Projekts ab. Im Allgemeinen gilt: Je besser die Eingangsdaten, desto effizienter verläuft die Modellierungsphase. Die gute Nachricht? Sie benötigen keine perfekten Zeichnungen – selbst eine Handskizze reicht für den Anfang aus.

Wählen Sie den Weg, der am besten zu Ihrem Projekt passt:

Ich möchte ein Modell eines einfachen Daches mit Standardform erstellen und habe die Maße vorliegen

😊 Verwenden Sie eine unserer Vorlagen – HiStruct bietet eine breite Auswahl vorgefertigter Vorlagen mit den gängigsten Dachformen. Ideal zum Modellieren von Dächern mit Standardform.

👉 Wie starte ich mit einer Vorlage? Siehe diesen Artikel.

Ich habe eine Handskizze oder eine Vektorgrafik

😊😊 In diesem Fall können Sie die Dachform aus einer Umrisslinie generieren oder per Flächen modellieren. Haben Sie eine Vektorgrafik, sind Sie schon auf halbem Weg! HiStruct unterstützt den Import von Dateien im *.dxf-Format, und Sie können ein vektorbasiertes PDF mühelos in *.dxf umwandeln. Vorteil: höhere Präzision und ein reibungsloses 3D-Model-Erlebnis.

👉 Wie generiere ich ein Dach aus einer Umrisslinie? Siehe diesen Artikel.

👉 Wie konvertiere ich PDF zu DXF? Siehe diesen Artikel.

Ich habe ein Modell aus einer digitalen Vermessung

😊😊😊 Das ist der Jackpot! Nutzen Sie Satellitenvermessung (Remote-Import der Geometrie) oder jedes andere 3D-Modell. Falls Ihr Dachmodell in einem kompatiblen Format (wie 3D-PDF oder direkt als *.obj-Datei) vorliegt, können Sie die Geometrie direkt in HiStruct importieren.\ Unterstützte Formate: *.obj-Dateien oder konvertierte 3D-PDFs.

👉 Wie verwende ich ein OBJ-Modell, um das Dach automatisch zu erzeugen? Siehe diesen Artikel

👉 Wie konvertiere ich PDF zu DXF? Siehe diesen Artikel.

💡So konvertieren Sie Ihre eigenen Modelle und Zeichnungen zur Verwendung in HiStruct

Die meisten von uns haben Baupläne im PDF-Format und 3D-Modelle in verschiedensten Formaten – aus BIM-Software, Drohnenvermessungen oder Satellitendaten. Die gute Nachricht: Sie können diese ganz einfach in DXF- und OBJ-Dateien umwandeln – diese werden in HiStruct unterstützt. Nach der Umwandlung genügt ein Upload per Mausklick – und schon steht Ihnen Ihr präzises, vollautomatisch erzeugtes Dachmodell zur Verfügung. Kein Aufwand, keine Neuzeichnung, einfach schnelle Ergebnisse. Siehe Anleitung:

🧱 Dachdeckung (Eindeckung)

Nachdem Sie die Dachgeometrie festgelegt haben, geht es weiter in das Eindeckungs-Menü. Die Dachdeckung wird automatisch generiert, aber im Eindeckungs-Menü haben Sie die Kontrolle: Sie können den Typ des Dachaufbaus festlegen, die Dacheindeckung aus der Bibliothek auswählen und auch die Sekundärdachkonstruktion bestimmen.

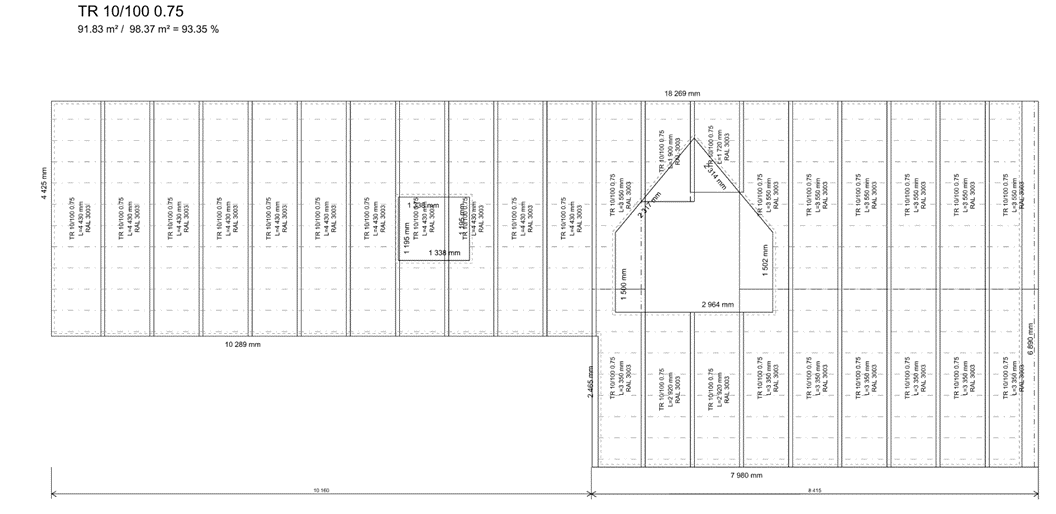

Für jede Dachfläche können Sie die Verlegeparameter (Richtung, Winkel und Versatz für die Platzierung der Dachelemente ab der Dachkante) individuell einstellen, eine Stückliste aller Dachpositionen generieren und sogar eine editierbare Zeichnung der Dachkonstruktion erstellen.

👉 Wie arbeitet man Schritt für Schritt mit dem Eindeckungs-Menü? Siehe diesen Artikel.

🌧️ Anschlussblech- & Rinnensystem

Sobald Ihre Dachgeometrie und Eindeckung abgeschlossen sind, geht es an die Details. Die Integration von Anschlussblechen und Dachrinnen ist ein wichtiger Schritt für eine hochwertige Dachkonstruktion. In HiStruct werden diese Elemente automatisch vom integrierten Generator für Anschlussbleche und Dachrinnen erstellt. Sie haben also sofort ein komplettes System verfügbar. Doch jedes Projekt ist einzigartig – darum können Sie die automatisch generierten Elemente an Ihre Anforderungen anpassen. Ob Anpassung der Blechart, Materialwechsel oder Feinanpassung der Anordnung: In HiStruct steuern Sie jedes Detail präzise.

👉 Wie bearbeitet man Anschlussbleche und das Rinnensystem Schritt für Schritt? Siehe diesen Artikel.

🪟 Öffnungen – Fenster, Dachfenster & mehr hinzufügen

Der letzte Schliff für Ihr Modell sind die Öffnungen. Diese können Sie schnell und intuitiv im Öffnungen-Menü hinzufügen. Hier können Sie unterschiedliche Öffnungen in einzelnen Dachflächen erzeugen und bearbeiten – zum Beispiel Fenster, Dachflächenfenster oder Lüftungsöffnungen. Mit dem Steuerbutton lassen sich neue Öffnungen einfügen, Maße anpassen, Positionen ändern und alles direkt im 3D-Modell feinjustieren. Voreingestellte Farboptionen sowie Messwerkzeuge helfen, Ihr Design präzise, übersichtlich und konsistent zu halten.

👉 So einfach geht’s! Wie Sie mit dem Öffnungen-Menü arbeiten, siehe diesen Artikel.

📐 Zeichnungen, Dokumente, Stücklisten... kurz: Ausgaben

Sobald Ihr 3D-Modell fertiggestellt ist, steht die Ausgabe an – alles, was Sie für ein professionelles Angebot benötigen, bekommen Sie mit nur wenigen Klicks!

📐 Zeichnungen: Die Planzeichnungen werden automatisch aus der angegebenen Geometrie und Ihren Änderungen generiert. Sie können bei Bedarf Notizen und Annotationen hinzufügen.
📦 Stückliste (BOM): Die Stückliste wird aus allen Dachpositionen im Modell automatisch erzeugt. Für jedes Teil sehen Sie das verwendete Material und können Mengen ändern oder neue Positionen anlegen. Die Art, wie die Stückliste generiert wird, kann im Customisation-Projekt angepasst werden.
🧾 Angebot: Sie können die Stückliste inkl. Link zur Hersteller-Preisliste im Angebot aufnehmen – oder ein Angebot ohne Stückliste generieren. Auch die Angebotsausgabe lässt sich im Customisation-Projekt modifizieren.

📌 Alle Änderungen, die Sie an Ihrem 3D-Modell vornehmen, werden auch in Zeichnungen, Stücklisten und weiteren Ausgaben automatisch aktualisiert. Sie müssen sich also keine Gedanken machen, und falls noch kurzfristig Änderungen nötig sind, genügt ein Klick für die sofortige Aktualisierung – schnell, praktisch und stressfrei!

👉 Einen Schritt-für-Schritt-Leitfaden zu Zeichnungen, Stücklisten und Angeboten finden Sie in diesem Kapitel.

⚙️ Einstellungen – Passen Sie Ihre Modellierungsumgebung an

HiStruct unterstützt flexible Arbeitsabläufe und ermöglicht es Ihnen, das Modelliererlebnis ganz auf Ihre Anforderungen zuzuschneiden. Mit dem Einstellungen-Button wechseln Sie zwischen Basis- und Erweiterten Modi und können Modellierungsparameter sowie die Darstellung und Performance der Szene anpassen.

👉 Ausführliche Hinweise zu allen verfügbaren Optionen finden Sie in unserem Einstellungsleitfaden.
