📏 Erstellen einer Verkleidungszeichnung für die Dachebene

Die Planzeichnung für die Dachebene ist ein wichtiger Teil des Bauplanungsprozesses, der es Ihnen ermöglicht, die Konstruktionspläne in ein praktisches Design auf dem Dach zu übertragen. Diese Zeichnung dient als detaillierter Leitfaden für Bauherren bei der Installation eines Dachsystems und enthält wichtige Informationen über die Platzierung von Materialien, Verbindungen und alle technischen Aspekte, die für eine qualitativ hochwertige und sichere Dachkonstruktion unerlässlich sind.

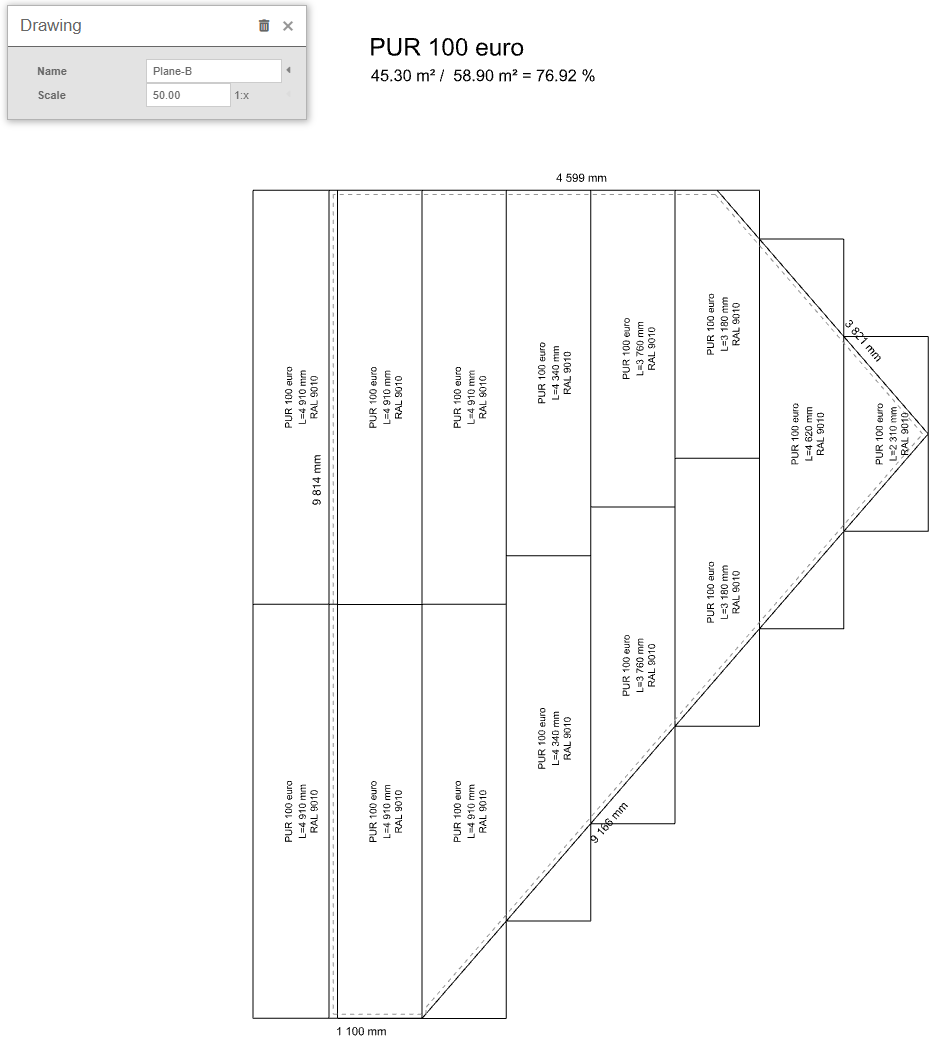

In HiStruct werden auf der Grundlage des 3D-Modells automatisch vollständige Zeichnungen für alle Dachebenen erstellt. Um diese Zeichnungen zu bearbeiten, navigieren Sie einfach zu einer bestimmten Dachebene und klicken auf die Schaltfläche Zeichnungen.

Gleichzeitig werden diese Zeichnungen immer automatisch in den Ausgaben, z.B. in der Stückliste für die Dachkonstruktion, erzeugt.

Hinzufügen von Abmessungen

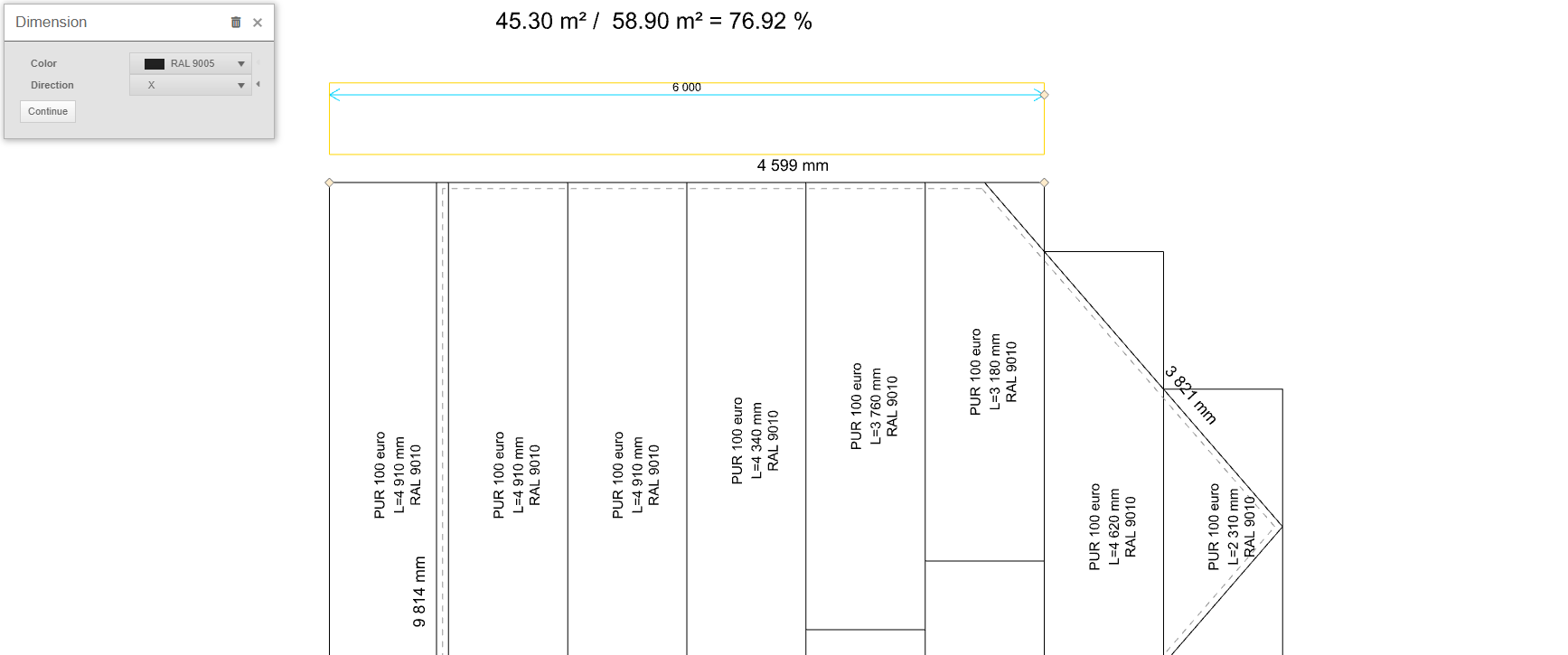

Sie können einen Bezugspunkt eingeben, indem Sie auf die Schaltfläche Punkt klicken, die beiden Punkte auswählen, für die Sie einen Bezugspunkt zeichnen möchten, und dann den Abstand der Zeichnungslinie angeben. Nachdem Sie auf die Bemaßung geklickt haben, können Sie nicht nur die Farbe ändern, sondern auch die Richtung angeben, in der die Bemaßung gezeichnet werden soll. Die Richtung kann auf X, Y oder Standard eingestellt werden, wodurch der kürzeste Abstand zwischen diesen Punkten gemessen wird. Alternativ kann die Richtung Winkel gewählt werden, wodurch die Bemaßung in dem gewählten Winkel gezeichnet wird. Die letzte Option bei der Bearbeitung der Bemaßung ist die Schaltfläche Weiter, mit der eine weitere Bemaßung in derselben Richtung erstellt wird.

Wenn ich einen beliebigen Punkt meiner hinzugefügten Bemaßung bearbeiten möchte, klicke ich einfach auf die Bemaßung, und durch Verschieben der gelben Punkte bearbeite ich bereits die Bemaßung.

Hinzufügen einer Linie

Ein weiteres Element, das einer Zeichnung hinzugefügt werden kann, ist polyline. Bei dieser Linie kann nur die Farbe geändert werden.
