🌧️ Ortgang- und Rinnensystem – Die Details meistern

In Histruct werden Ortgänge und das Rinnensystem automatisch generiert. Im Menü Flashing können Sie einzelne Elemente des Ortgang- und Rinnensystems bearbeiten, einschließlich Material und Farbe.

💡Anpassungen können auf zwei Arten vorgenommen werden:

• Gruppen über die Schaltflächen auf der linken Seite bearbeiten

• Einzelne Elemente direkt im 3D-Modell bearbeiten

⚠️ Hinweis:* Bestimmte Funktionen wie Control und die Edit-Schaltflächen sind nur im Advanced mode zugänglich. Siehe die Einstellungsanleitung für Anweisungen zum Freischalten aller Funktionen.*

1️⃣Gruppen von Elementen über die Schaltflächen links bearbeiten

Auf der linken Seite des Bildschirms finden Sie spezielle Schaltflächen für jede Gruppe von Ortgang-Elementen. Durch Auswahl einer dieser Schaltflächen können Sie Material und Farbe der gesamten Gruppe auf einmal ändern. Die Anzahl der aufgeführten Ortgang-Gruppen hängt vom jeweiligen Dachmodell und seiner Geometrie ab.

Verfügbare Gruppen umfassen typischerweise:

• Ortgangblech

• Dachrinne

• Tropfblech

• Firstabdeckung

• ... und mehr, abhängig von Ihrem Modell.

💡 Alle von Ihnen vorgenommenen Änderungen werden auf jedes Element innerhalb der ausgewählten Gruppe angewendet. So können Sie Ihr DachdDesign schnell und effizient konsistent halten.

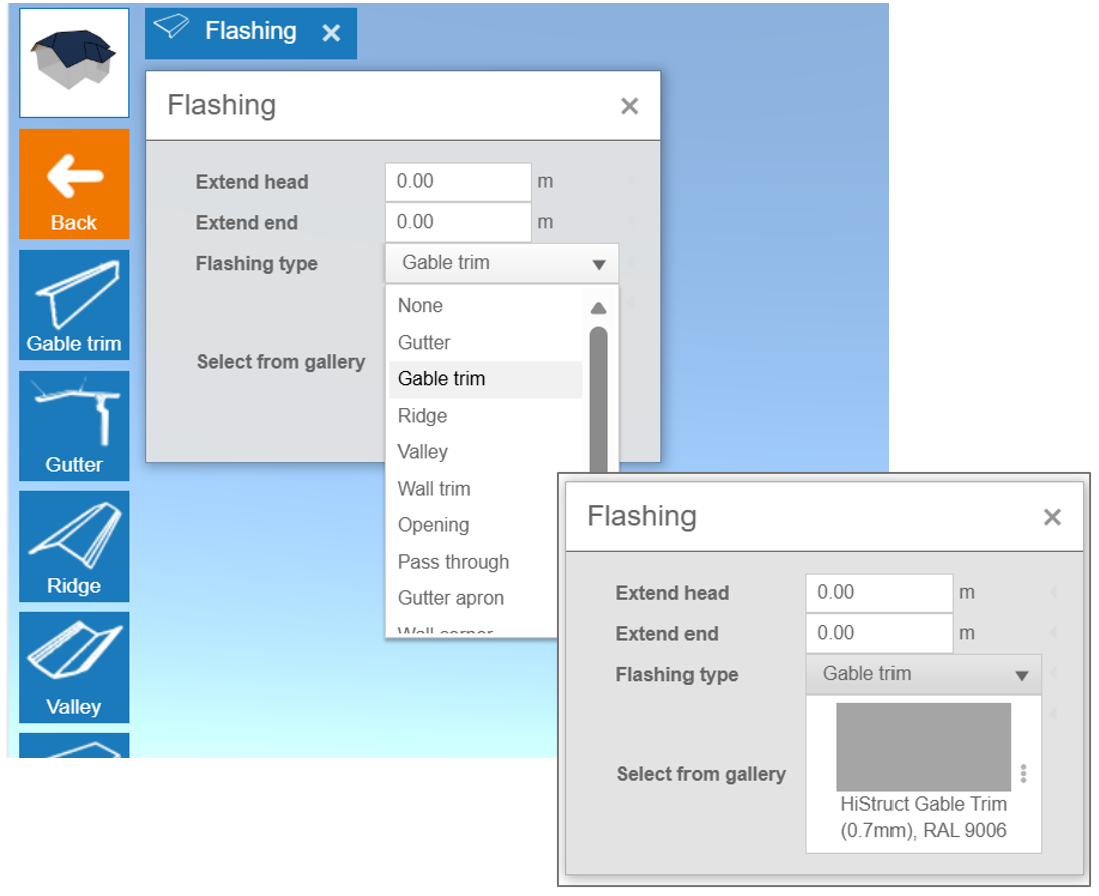

2️⃣ Einzelne Elemente direkt im Modell bearbeiten

Für maximale Flexibilität können Sie Elemente einzeln bearbeiten, indem Sie sie direkt im 3D-Modell anklicken. Sobald ein Element ausgewählt ist, öffnet sich das Flashing-Panel, in dem Sie Folgendes können:

• Das Element verlängern um eine bestimmte Länge, entweder vom Anfang oder vom Ende aus.

• Material oder Farbe ändern über die in der Galerie verfügbaren Optionen.

• Den Ortgang-Typ anpassen, falls die automatische Erkennung fehlschlägt.

Diese Methode ist perfekt, wenn Sie kleine Details feinjustieren oder unterschiedliche Einstellungen auf einzelne, besondere Bereiche des Dachs anwenden möchten.

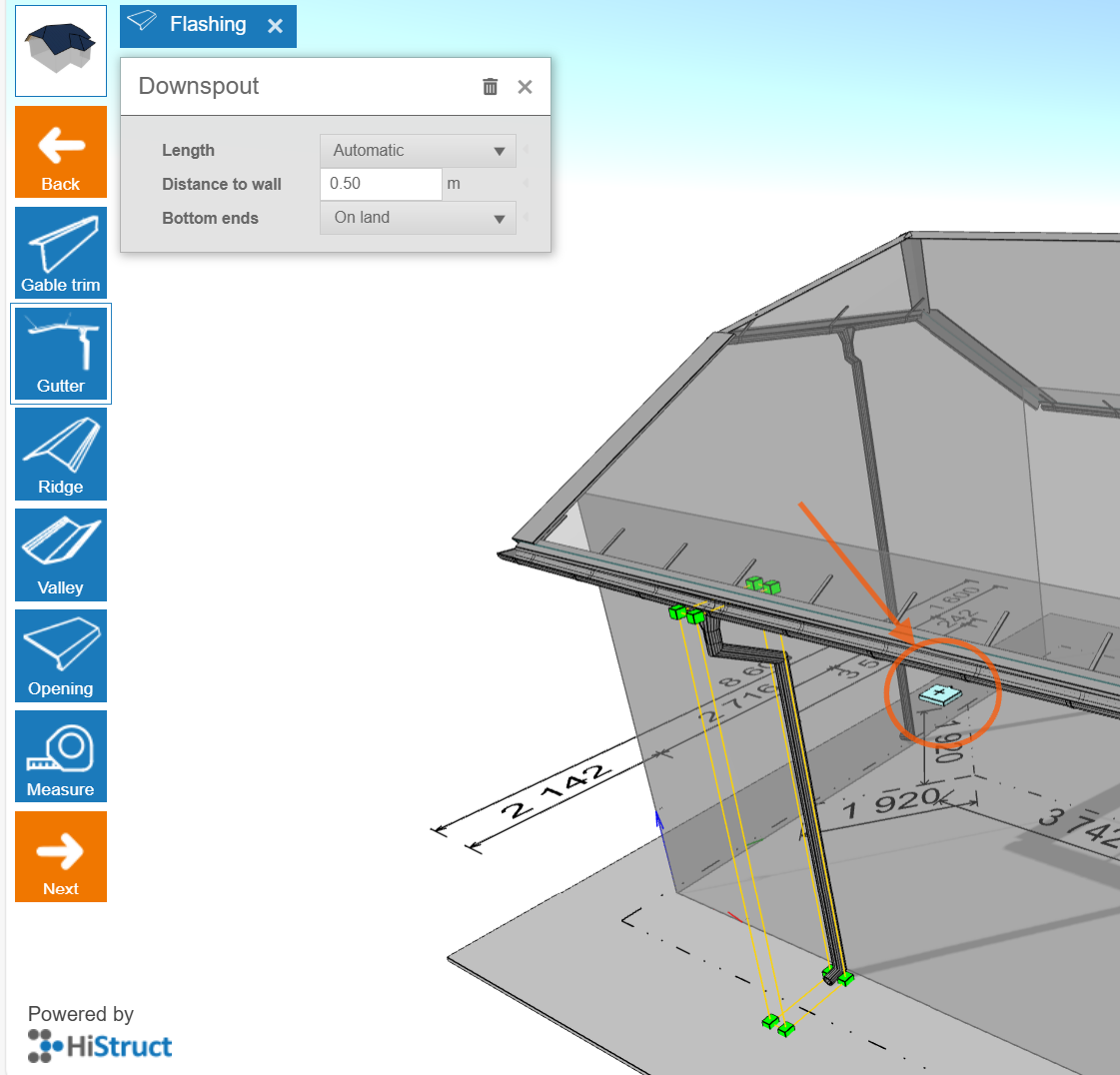

Anpassen der Rinnengeometrie

Zusätzlich zu den automatisch generierten Ortgängen und dem Rinnensystem bietet HiStruct erweiterte Bearbeitungsoptionen für Dachrinnen und Fallrohre. Sie können sie wie jedes andere Ortgang-Element bearbeiten – klicken Sie einfach im 3D-Modell auf eine Rinne, und das Flashing-Panel öffnet sich. Von dort aus können Sie das Rinnensystem leicht an die genauen Anforderungen Ihres Projekts anpassen.

• Abstand zur Wand ändern: Sie können den Abstand des Fallrohrs ändern, sodass Sie Bögen hinzufügen und die Rinne näher an die Wand bringen können.

• Fallrohr verlängern: Das Fallrohr kann entweder über das Dialogfeld oder durch einfaches Ziehen der grünen Punkte am Fallrohr verlängert werden.

• Position der Rinne ändern – Drag-and-drop – Sie können die Position der Rinne auch einfach ändern, indem Sie die Rinne auswählen und sie dann mit der Maus verschieben.

Diese flexible Bearbeitung stellt sicher, dass das Rinnensystem exakt zu den Anforderungen Ihres Gebäudes passt.

Ein Fallrohr hinzufügen

In HiStruct werden Fallrohre automatisch generiert, um einen ausreichenden Abfluss aus der Dachrinne sicherzustellen. Wenn Sie jedoch möchten, können Sie ein zusätzliches Fallrohr hinzufügen:

1. Klicken Sie auf die Plus-Schaltfläche

2. Ein neues Fallrohr wird zur ausgewählten Rinne hinzugefügt

3. Sie können das neu erstellte Fallrohr anschließend weiter verschieben und es auch bearbeiten, indem Sie es wie jedes andere Ortgang-Element anklicken.

Und das war’s! Ihr Modell ist fast fertig! In den nächsten Schritten können Sie mit dem Hinzufügen von Fenstern und anderen Öffnungen fortfahren. 👉 Weiter zu nächsten Schritten.
