🛠️ Schnelle und einfache Anpassung der Verlegung
HiStruct Roofs platziert das ausgewählte Dachdeckungsmaterial automatisch entlang der ebenen Fläche. Nach der Generierung können die Streifen nach Bedarf geändert und angepasst werden.

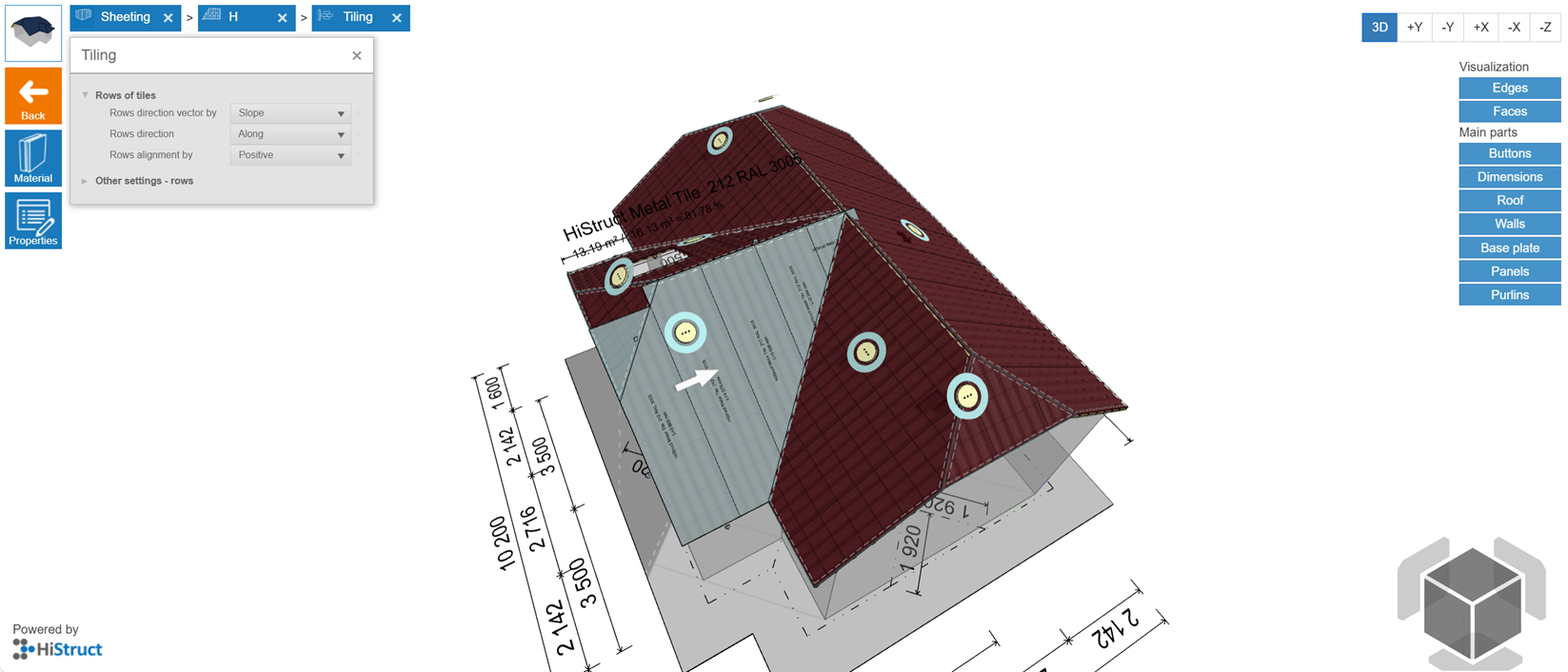

💡 Um zu sehen, wie einzelne Streifen angeordnet sind, gehe zum Sheeting-Menü ⇒ klicke auf die Schaltfläche „Edit“ für die Dachdeckungsschicht, die direkt auf dem Dachmodell platziert wurde siehe vorherige Anleitung ⇒ und drücke die Schaltfläche „Tiling“ im linken Seitenmenü.
⚠️ Hinweis:* Bestimmte Funktionen wie Control und Edit-Schaltflächen sind nur im Advanced mode zugänglich. Siehe die Settings-Anleitung für Anweisungen zum Freischalten aller Funktionen.*
📌 Du befindest dich nun im Bearbeitungsmodus. Du kannst:
-
Die gesamte Verlegung bearbeiten
-
Einzelne Streifen bearbeiten
Verlegerichtung
Sie ist konfigurierbar; es stehen folgende Typen zur Auswahl:

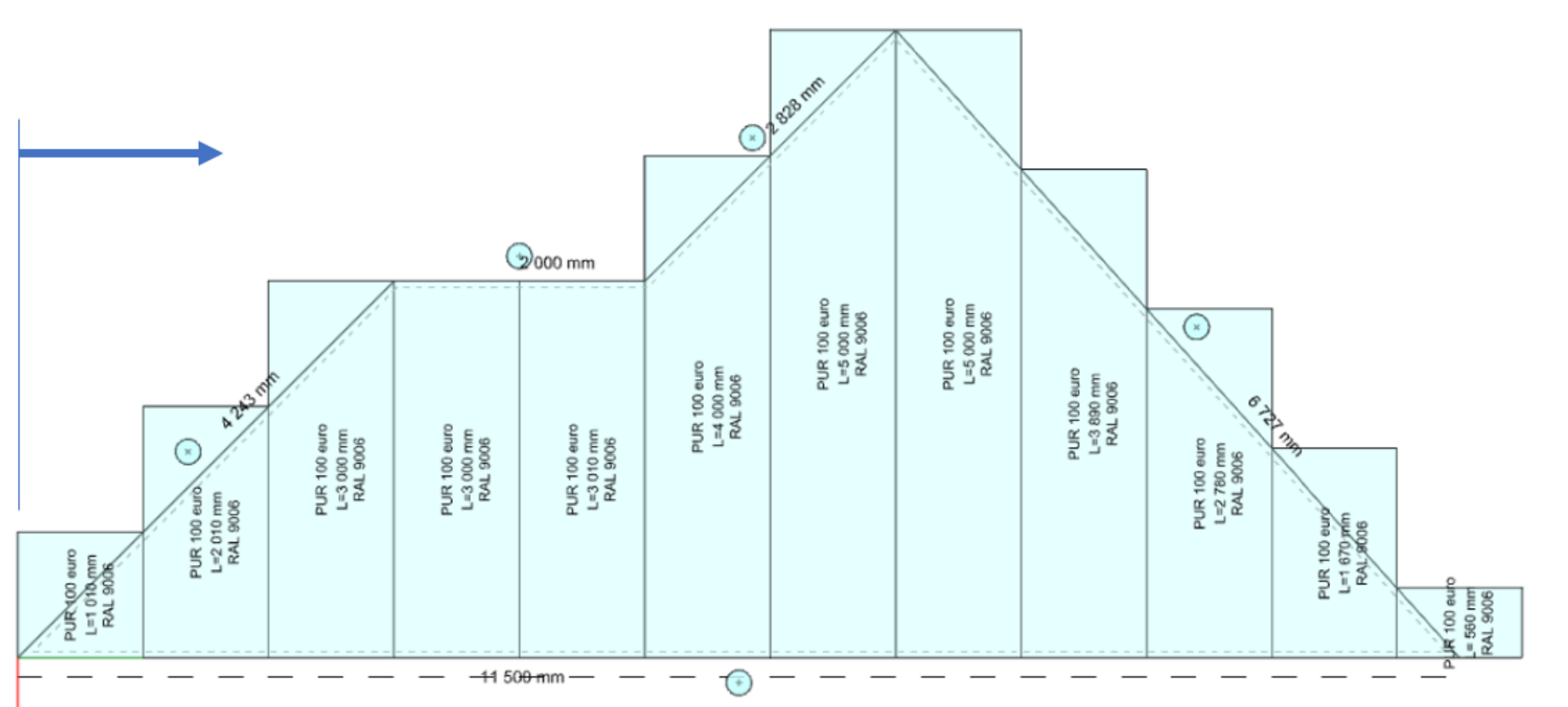

- positiv

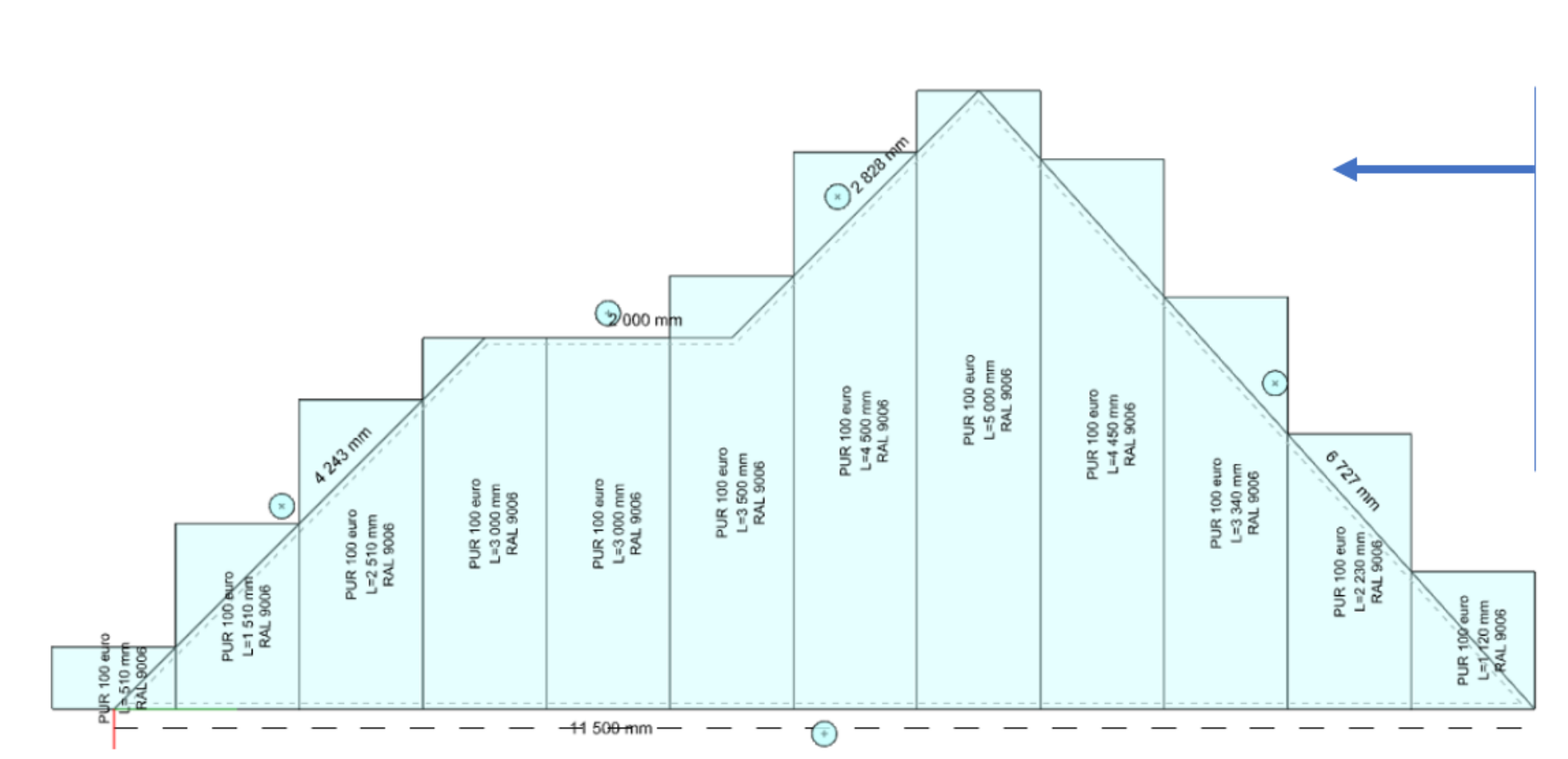

- negativ
- die Dachplatte zentrieren

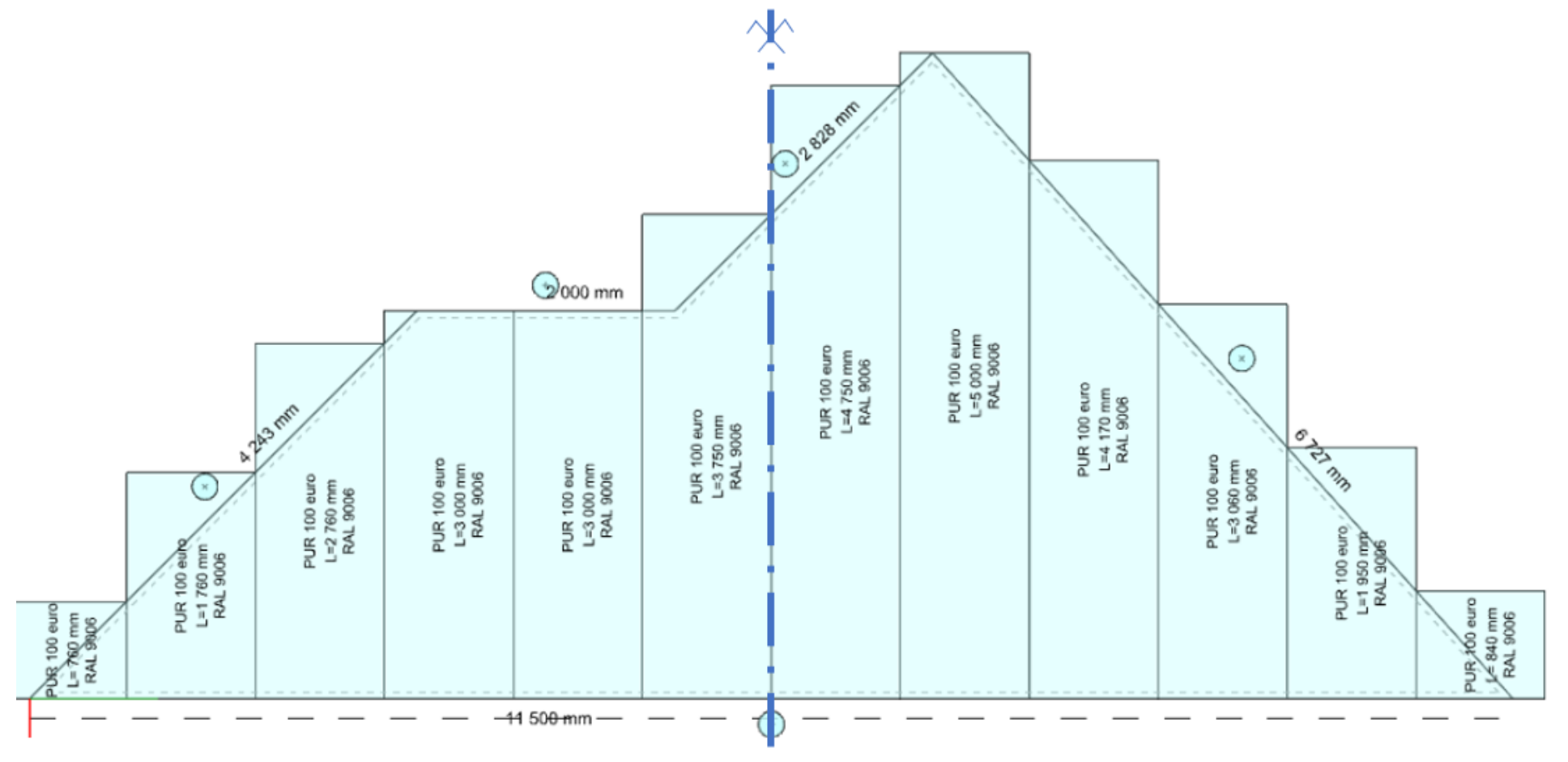

- die Fuge zentrieren
- allgemeine Festlegung des Verlegebeginns (Verlegung positiv + Abstand)
Der Winkel der Verlegung der Streifen
Er ist als positiver oder negativer Versatz zur Basislinie einstellbar.
{width="6.3in" height="3.2083333333333335in"}
Jeder einzelne Streifen
- deaktivieren (dann wird er in Zeichnungen, im Detailmodell oder in Materialberichten nicht berücksichtigt.)
- die Überdeckung verlängern oder verkürzen
- an geeigneten Stellen überlagern (gemäß dem Raster der Latten). Durch Klicken auf die markierten Teilungen oberhalb der Latten kann der Streifen geteilt oder – falls er bereits geteilt wurde – wieder zusammengeführt werden.
Verlängern oder Verkürzen von Paneelen an den Seiten
Für jede Seite des Dachpolygons kannst du die Verlängerung oder Verkürzung der Paneele festlegen, indem du auf die Schaltfläche oberhalb der Kante klickst.
👉 Zurück zum Artikel Wie man mit dem Sheeting-Menü arbeitet
