👉 Wie man eine Dachform aus einer Kontur erzeugt und direkt mit dem Zeichnen beginnt

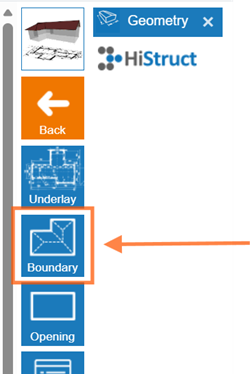

- Klicke auf die Karte Geometrie und wähle die Schaltfläche Grenze. Dadurch kannst du die Form deines Daches zeichnen. Klicke irgendwo im Arbeitsbereich, aber am einfachsten ist es meist, direkt auf den Startpunkt zu klicken (die grünen und roten Koordinaten).
-
Zeichnen mit dem Cursor. Während du den Cursor bewegst, kann er automatisch entlang der horizontalen (X – rot) oder vertikalen (Y – grün) Richtung einrasten oder senkrecht zur zuletzt gezeichneten Kante.
-
Die Länge einer Kante festlegen. Wenn du eine bestimmte Länge möchtest, gib einfach die Zahl in Metern ein und drücke Enter. Die Kante passt sich sofort auf diese Länge an.
-
Die Kontur schließen. Du kannst die Form abschließen, indem du entweder den Startpunkt erreichst oder Enter drückst.
💡Weitere Möglichkeiten, Kanten zu zeichnen:
-
Globale Koordinaten festlegen:
-
Gib die exakte Position der nächsten Ecke von einem festen Startpunkt (0;0) aus ein.
-
Zum Beispiel bedeutet 2;4: 2 Meter nach rechts und 4 Meter nach oben vom Ursprungspunkt des Koordinatensystems.
-
Relative Koordinaten festlegen
-
Gib die Position der nächsten Ecke relativ zum zuletzt gezeichneten Punkt ein.
-
Zum Beispiel bedeutet \@2;4: 2 Meter nach rechts und 4 Meter nach oben vom letzten Punkt.
-
Polarkoordinaten festlegen
-
Gib die nächste Ecke mit Winkel und Entfernung ein, z. B. >135;6.
-
Der Winkel wird von der positiven X-Achse aus gegen den Uhrzeigersinn gemessen.
💡Tipps:
-
Wenn die gezeichneten Kanten pink werden, bedeutet das, dass zwischen ihnen ein rechter Winkel entsteht.
-
Du kannst den letzten Punkt jederzeit löschen, indem du DELETE drückst.

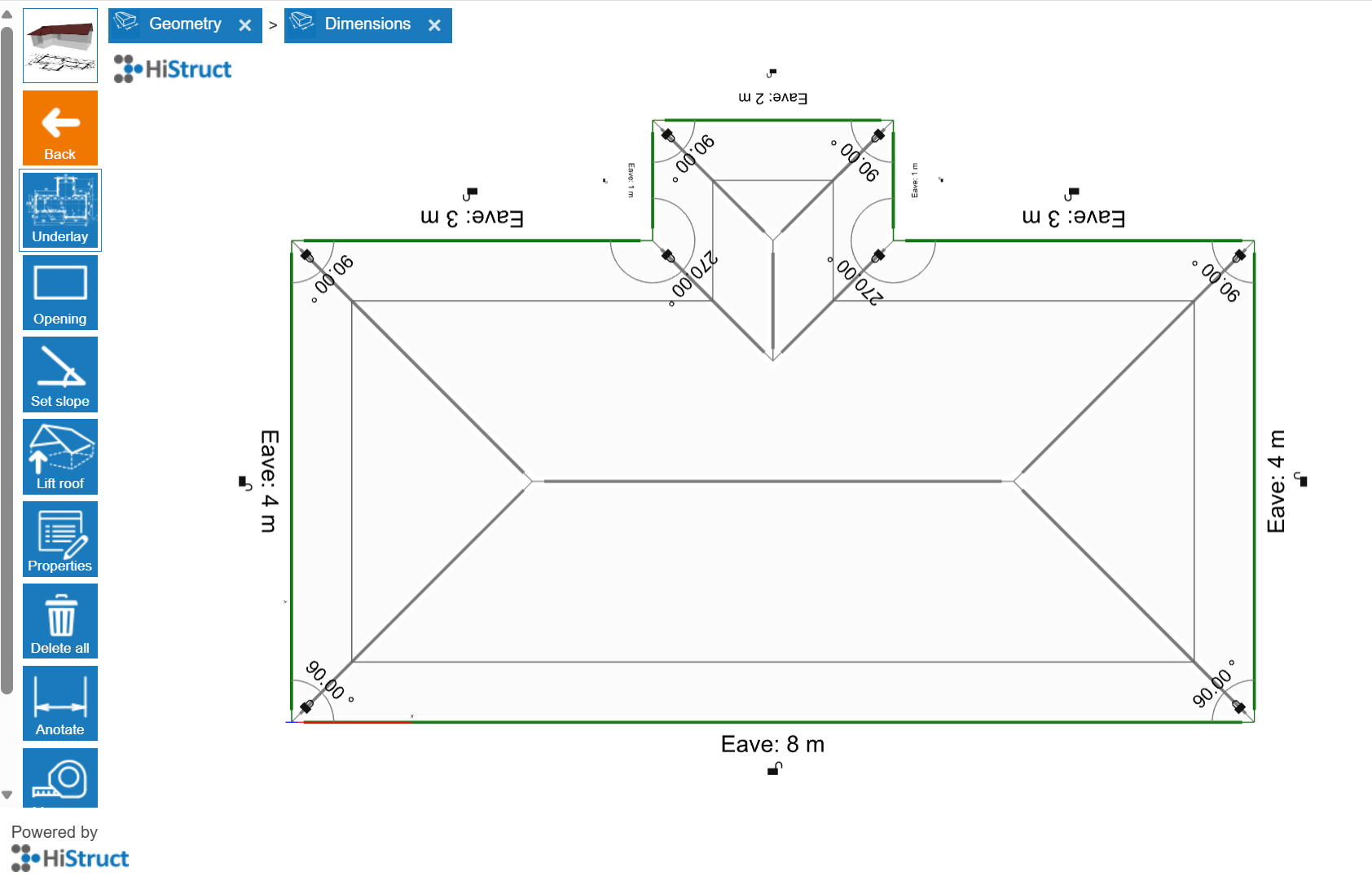

Und das war’s! Du kannst jetzt dein Dach fast fertig sehen. In den nächsten Schritten wählst du die Dacheindeckung und die Anschlüsse, fügst Öffnungen hinzu und erzeugst Ausgaben.
