📏 Erstellen einer Montagezeichnung für die Dachebene
Die Layoutzeichnung der Dachebene ist ein zentraler Bestandteil des Gebäudeplanungsprozesses und ermöglicht es, die Entwurfspläne in eine praktische Planung auf dem Dach zu übertragen. Diese Zeichnung dient als detaillierte Anleitung für Monteure bei der Installation eines Dachsystems und enthält wichtige Informationen zur Materialplatzierung, zu Fugen sowie zu allen technischen Aspekten, die für eine qualitativ hochwertige und sichere Dachkonstruktion erforderlich sind.
In HiStruct werden vollständige Zeichnungen für alle Dachebenen automatisch auf Basis des 3D-Modells erzeugt. So bearbeiten Sie diese Zeichnungen:
- Navigieren Sie im Sheeting-Menü einfach zu einer bestimmten Dachebene mit der Schaltfläche „Edit“, die Sie direkt auf der jeweiligen Dachebene sehen können

- Klicken Sie auf die Schaltfläche Drawings.

- Sie können die Zeichnung nun weiter bearbeiten: Bemaßungen hinzufügen, Beschriftungen hinzufügen, Name und Maßstab im Tab Properties ändern.

Bemaßungen hinzufügen
Sie können eine Bemaßung eingeben, indem Sie auf die Schaltfläche „Dimension“ klicken, die zwei Punkte auswählen, für die Sie eine Bemaßung eintragen möchten, und anschließend den Abstand der Bemaßungslinie festlegen. Nach dem Klicken auf die Bemaßung ist Folgendes möglich:
-
Farbe ändern
-
Die Richtung festlegen, in der die Bemaßung eingetragen wird. Die Richtung kann auf X, Y oder Default gesetzt werden, wobei Default die kürzeste Entfernung zwischen diesen Punkten misst. Alternativ kann die Richtung Angle gewählt werden, wodurch die Bemaßung im ausgewählten Winkel eingetragen wird.
-
Die letzte Option in der Bemaßungsbearbeitung ist die Schaltfläche „Continue“, die eine weitere Bemaßung in derselben Richtung erzeugt.
💡 Wenn Sie einen beliebigen Punkt Ihrer hinzugefügten Bemaßung bearbeiten möchten, klicken Sie einfach auf die Bemaßung, und durch Verschieben der gelben Punkte bearbeiten Sie die Bemaßung bereits.

❓Wo finde ich die erzeugten Zeichnungen und kann sie herunterladen?\ Sobald sie erzeugt und angepasst wurden, werden die Zeichnungen automatisch in die Ausgaben aufgenommen. Gehen Sie zurück in das Hauptmenü auf der linken Seite:
-

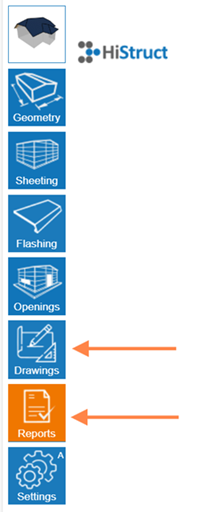

Gehen Sie im Hauptmenü links zu Drawings ⇒ Assemblies. Hier können Sie die Zeichnungen weiter bearbeiten – zum Beispiel: Bemaßungen hinzufügen, Beschriftungen hinzufügen oder Name und Maßstab im Tab Properties ändern.
-
Sie können sie über die orange Schaltfläche „Reports“ ⇒ Sheeting BOM herunterladen, wo die Zeichnungen enthalten sind.
-
Wenn Sie sich in der jeweiligen Zeichnung befinden, können Sie sie über eine Kameraschaltfläche als PDF herunterladen und anschließend als PDF drucken
⚠️ Hinweis:* Bestimmte Funktionen wie Control und Edit-Schaltflächen sind nur im Advanced mode verfügbar. Sehen Sie in der Settings guide nach, um Anweisungen zum Freischalten aller Funktionen zu erhalten.*

👉 Zurück zum Artikel Wie man mit dem Sheeting-Menü arbeitet
