HiStruct Roofs pro střechaře
HiStruct je webová aplikace, která umožňuje snadnou spolupráci či sdílení projektu nebo jeho částí. Takto umožníte náhled na 3D model střechy koncovému zákazníkovi, spolupracujete na projektu s kolegou nebo montážní firmou. Slouží k rychlému sestavení nabídky, výkazu materiálu a kladečských plánů pro střešní krytiny, oplechování, lemovky a okapové systémy. Systém umožňuje několik módů zadání, které zvyšují efektivitu při práci s projektem.
Jak zpracovat poptávku střechy v HiStruct?
- Založím projekt s mapou nebo bez
- Namodeluji střešní plochy překreslením nebo si pomůžu generátorem
- Upravím vygenerované kladení
- Navolím lemovky a okapový systém nebo jej nechám automaticky vygenerovat
- Získám kusovníky, dokumenty, výkresy
Hotovo, jdu na kávičku 😊
HiStruct lze rozsáhle přizpůsobit. Systém kladení střešních tvarovek, lemovek, oplechování a okapového systému je nastaven pro každého konkrétního výrobce zvlášť v samostatné sadě konfiguračních souborů. Obsahuje informaci o tom jakým způsobem je třeba střešní plochu tvarovkami vyskládat, dále možné barevné kombinace, informace k výkazu materiálu a další. Tyto a další přizpůsobení děláme v rámci projektu pro přizpůsobení.
Tak a teď podrobněji...
1. Založím projekt s mapou nebo bez
Zpracovávám novou poptávku. První co chci udělat je založit nový projekt. Projekt je místo, které může obsahovat jednu nebo více komponent - 3D modelů, tedy konfigurací, variant nebo částí. Stránka s projekty má dva pohledy. Defaultní pohled je prostý výpis založených projektů s komponentami. Pokud chci u projektu ukládat i umístění, mohu využít mapový pohled na projekty, kde lze zadat i umístění z mapy.
2. Modelování střešních ploch
Začínáme většinou volbou typu krytiny, lemovek a okapového systému (ta lze následně měnit) z knihoven. Následuje tvorba modelu střechy z jednotlivých střešních rovin, případně pomocí pokročilejších metod modelování. Vhodný způsob modelování závisí na dostupných podkladech pro konkrétní poptávku. Platí, že čím kvalitnější jsou podklady, tím efektivněji lze provést samotný proces modelování.
😊 Mám jen pár náčrtků s rozměry
Pokud je tvar střechy jednoduchý, mohu jej modelovat vkládáním střešních ploch s předdefinovanými tvary nebo vytvořit obecný tvar střešní plochy v modelovacím prostoru. V režimu obecného zadání se využívá trasování a dalších známých nástrojů pro zadávání, podobně jako v ostatních CAD programech. Pokud je znám sklon, je možné střešní roviny naotáčet a naposouvat v prostoru tak, aby odpovídaly skutečnému tvaru střechy. Pokud se podaří sestavit střechu v prostoru s dostatečnou přesností, lze použít generátor lemovek a okapového systému.
😊😊 Mám vektorový výkres půdorysu střechy
Pokud mám k dispozici vektorový výkres, bude se mi modelovat snadněji. Do HiStruct lze importovat soubory ve formátu *.dxf, případně převést vektorové .pdf na .dxf a to naimportovat do HiStruct. Importované *.dxf umožňuje snadné přichytávání a zadávání jednotlivých střešních ploch probíhá oklikáním půdorysu s možností doplnění sklonu pro každou střešní plochu. Výhodou je přesnost a snadné zhotovení 3D modelu. Téměř vždy lze použít generátor lemovek a okapového systému.
😊😊😊 Mám pouze obrys a potřebuji navrhnout střechu
Pokud se například jedná o zcela novou střechu, u které máte zatím pouze obrys, můžete v HiStruct využít inovativní nástroj, který automaticky navrhne výsledný tvar střechy, sklony jednotlivých ploch, lemovky i okapový systém. Pro tento postup je samozřejmě možné importovat soubory ve formátu *.dxf, případně převést vektorové .pdf na .dxf a naimportovat je do HiStruct.
😊😊😊😊 Mám 3D model z digitálního zaměření
Model z digitálního zaměření je výhra. Pokud mám tento model ve vhodném formátu (3D .pdf nebo přímo .obj), můžu geometrii rovnou importovat. Do HiStruct lze importovat *.obj, případně převést 3D .pdf na .obj a to naimportovat do HiStruct.
Po importu HiStruct nabídne rozpoznané plochy, ze kterých vyberete, jak se mají převést na HiStruct geometrii. Generátor ploch pak provede převod na střešní nebo stěnové opláštěné plochy, na kterých lze dále postupovat běžným způsobem.
Po vygenerování střešních ploch můžu použít ještě generátor lemovek a okapového systému. Tento způsob zadání je téměř bezpracný.
3. Kladení střešní krytiny
Knihovny krytin a lemovek pro nás znamenají nejen velikost a barvu, ale celý přístup k opláštění konkrétních střešních ploch. Do knihovny jsme díky variabilnímu generátoru schopni zanést konkrétní montážní postup dané krytiny konkrétního výrobce. Toto děláme v rámci projektu přizpůsobení. Kvalitně vytvořený generátor následně eliminuje nutné zásahy do automatického kladení.
Kladení střeních tvarovek probíhá automaticky podle konfiguračního nastavení krytiny. Dále je možné upravovat počátek kladení tak, aby byl dosažen nejmenší možný prořez. Informace o poměru prořezu k ploše střešní roviny jsou zobrazeny během úprav kladení.
4. Jak na lemovky a okapový systém?
Oplechování, lemovky a okapový systém lze samozřejmě zadávat kamkoliv v prostoru chytáním na již zadané střešní plochy, importovanou geometrii nebo jiné objekty. Navíc je možné využít přidávání lemovek na jednotlivé strany střešních rovin, nebo rovnou generátoru nad skupinou střešních rovin. U generovaných prvků se automaticky nastavuje sklon souvisejících střešních rovin, a tak se správně nastaví ohýbací úhly lemovek a háků okapového systému.
HiStruct obsahuje komplexní možnosti nastavení okapového systému. Zadání pomocí polylinie definující navazující okap, lze nastavit sklon okapu. Pro každou část okapu nastavíme i sklon navazující střešní roviny pro správný výpočet ohybu a délky háků. Na každou část okapu lze přidat svody, které mají další možnosti nastavení.
5. Kusovníky, dokumenty, výkresy... prostě výstupy
Kusovník Kusovník se vytváří automaticky z částí střechy vložených do modelového prostoru. Jednotlivé části modelu mají u sebe informaci z jakých částí jsou vytvořeny s možností úpravy počtu a případného přidávání dalších položek.
Způsob generování kusovníku pak může být upraven v rámci projektu přizpůsobení.
Nabídka Generovaný kusovník doplněný napojením na ceník výrobce může být součástí nabídky. Nabídku lze však připravit i bez kusovníku. Způsob generování nabídky pak může být upraven v rámci projektu přizpůsobení.

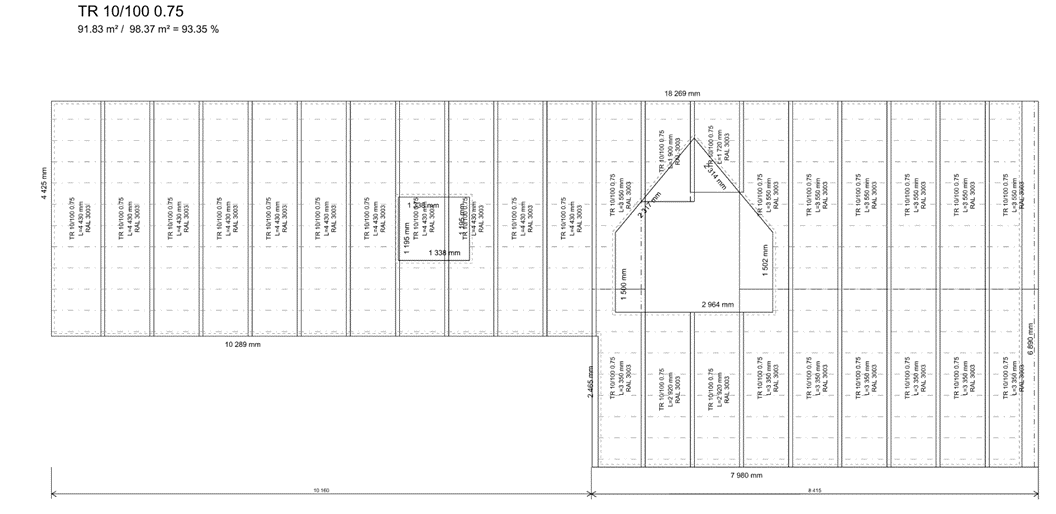

Kladecí plány Kladečské výkresy jsou generovány automaticky ze zadané geometrie a případných změn uživatele. V případě potřeby lze výkres doplnit dalšími poznámkami či kótami.
