📏 Crearea unui desen de placare pentru planul acoperișului

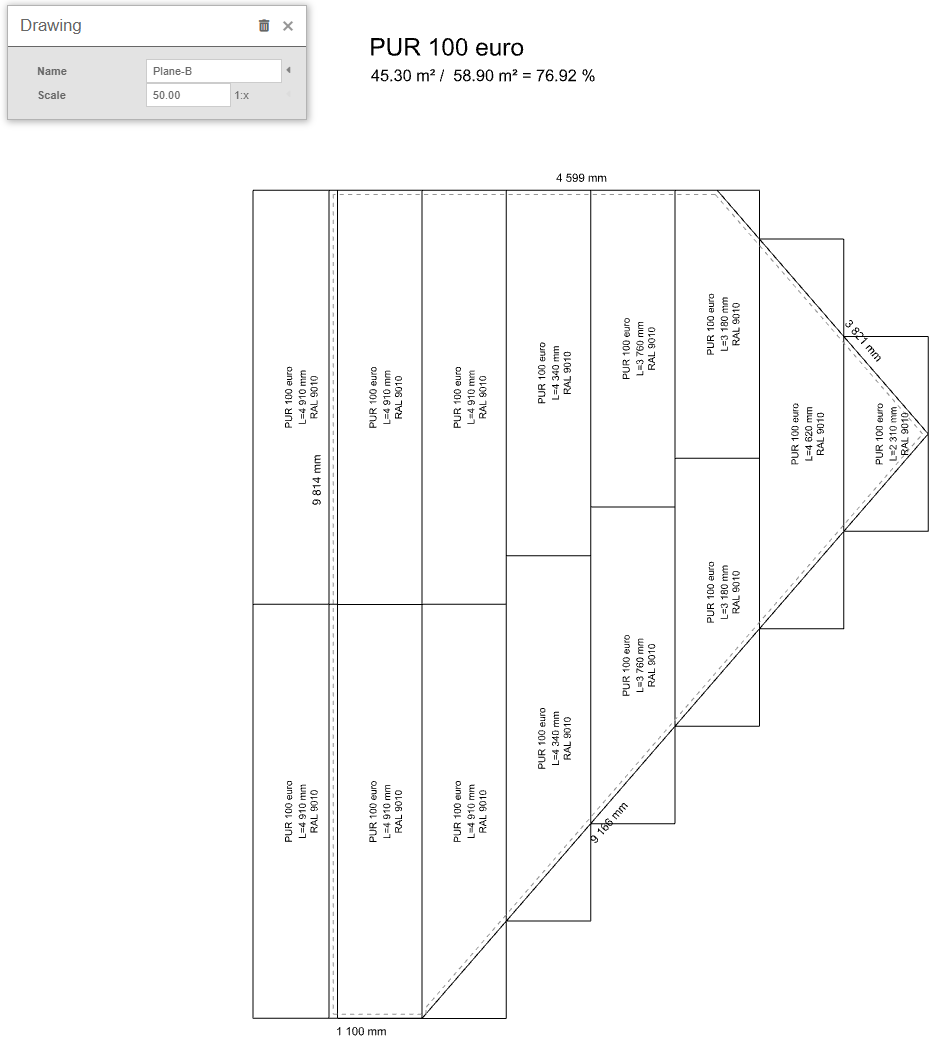

Desenul de amenajare a planului acoperișului este o parte esențială a procesului de proiectare a clădirii, permițându-vă să traduceți planurile de proiectare într-un design practic pe acoperiș. Acest desen servește drept ghid detaliat pentru constructori atunci când instalează un sistem de acoperiș și conține informații importante privind amplasarea materialelor, îmbinările și toate aspectele tehnice esențiale pentru o construcție de acoperiș de calitate și sigură.

În HiStruct, desenele complete pentru toate planurile acoperișului sunt generate automat pe baza modelului 3D. Pentru a edita aceste desene, este suficient să navigați la un anumit plan al acoperișului și să faceți clic pe butonul Drawings.

În același timp, aceste desene sunt întotdeauna generate automat în cadrul ieșirilor, de exemplu în nomenclatura acoperișului.

Adăugarea dimensiunilor

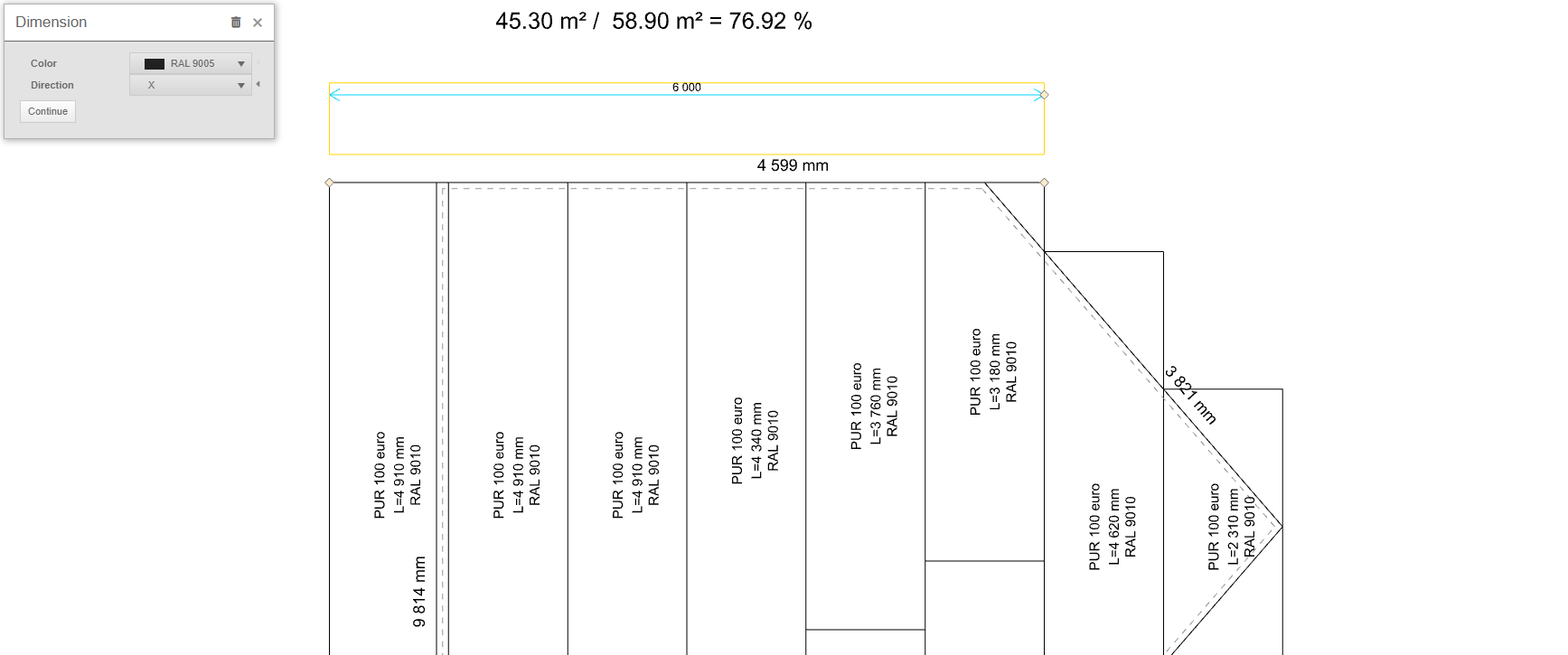

Puteți introduce o cotă făcând clic pe butonul Dot, selectând cele două puncte pentru care doriți să trasați o cotă și apoi specificând distanța liniei de trasare. După ce faceți clic pe cotă, este posibil nu numai să schimbați culoarea acesteia, ci și să specificați direcția în care va fi trasată cota. Direcția poate fi setată la X, Y sau Default, care va măsura cea mai scurtă distanță dintre aceste puncte. Alternativ, se poate selecta direcția Angle, care va trasa cota la unghiul selectat. Ultima opțiune din editarea dimensiunii este butonul Continue (Continuare), care va genera o altă dimensiune în aceeași direcție.

Dacă doresc să editez orice punct al dimensiunii adăugate, trebuie doar să fac clic pe dimensiune și, prin deplasarea punctelor galbene, editez deja dimensiunea.

Adăugarea unei linii

Un alt element care poate fi adăugat la un desen este polyline. Pentru această linie, se poate modifica doar culoarea.
