👉 Cum să inserezi fișierele tale DXF pentru o modelare precisă?
-
Alege butonul Underlay și fă clic pe Import *.dxf. Acest lucru va deschide o casetă de dialog în care poți încărca desenul tău.
-
Specificarea punctului de inserare. După selectarea fișierului, trebuie să specifici punctul de inserare al desenului făcând clic în scenă.
-

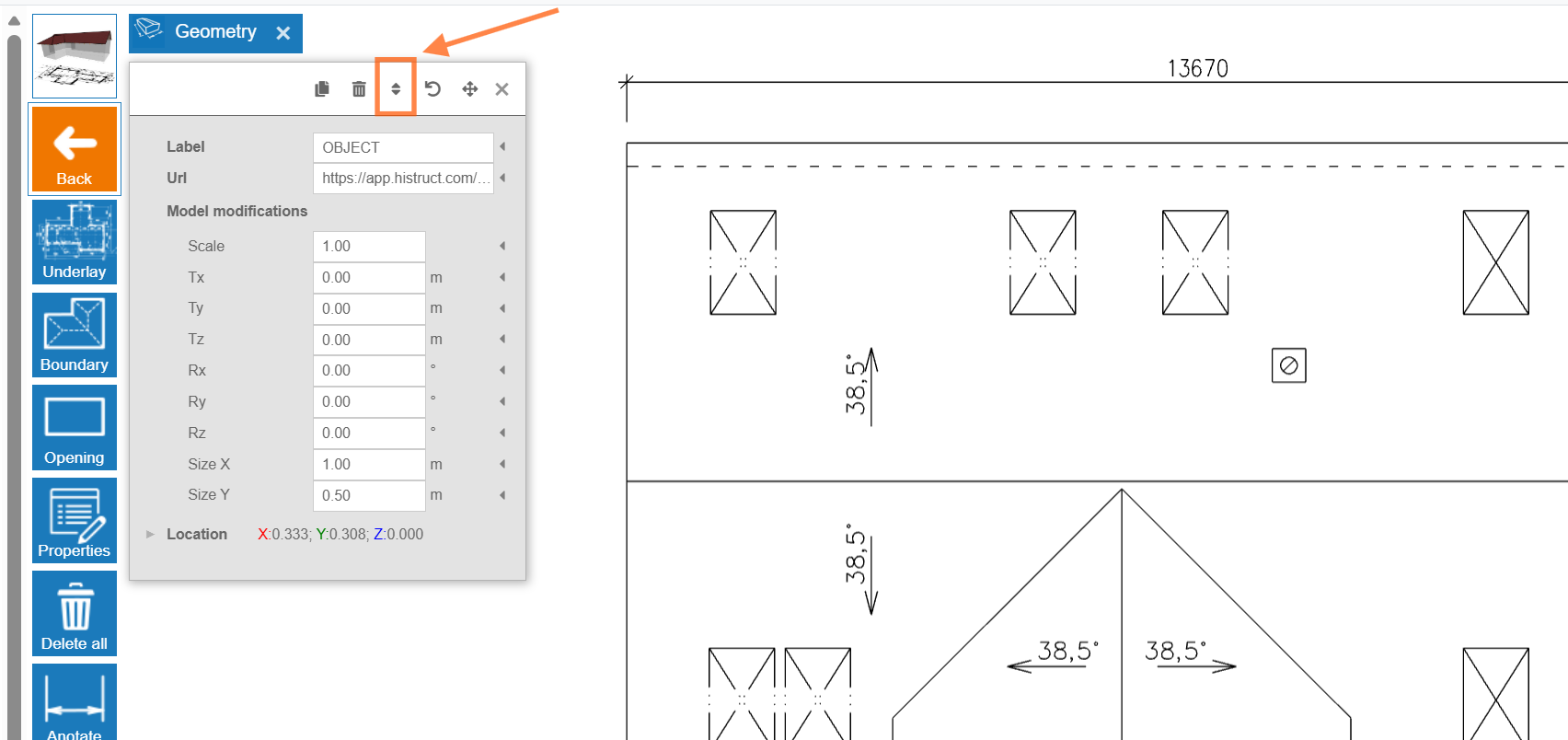

Setarea scării corecte a desenului. Deoarece desenele sunt la scări diferite, este necesar mai întâi să setezi scara corectă pentru ca modelul să corespundă dimensiunilor reale (Poți seta scara făcând clic pe butonul dreptunghiular gri din spațiul de modelare după importarea fișierului):

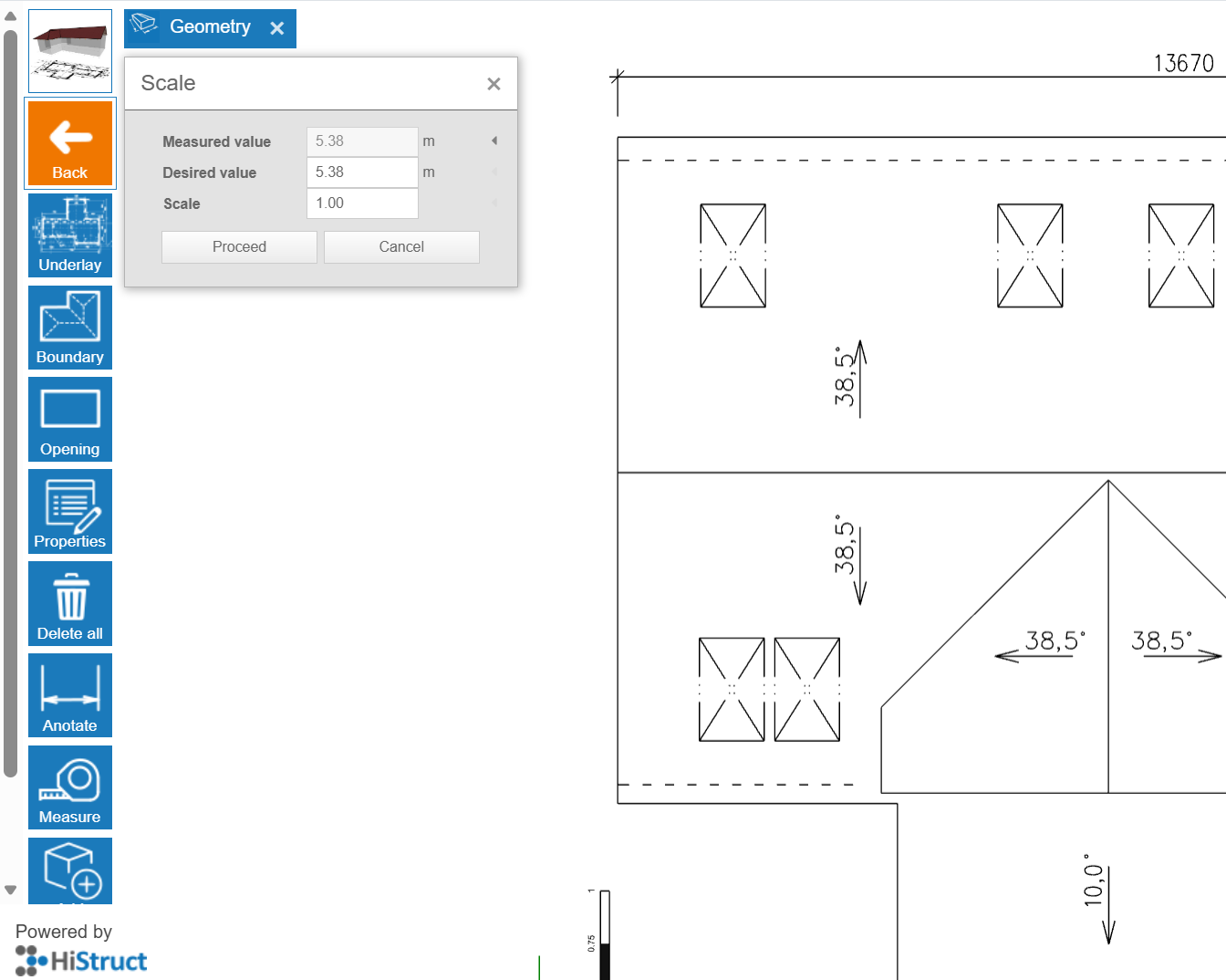

a. Mai întâi, fă clic pe butonul Scale..
b. Fă clic pe două puncte pentru care cunoști distanța reală din desen.
c. Apoi introdu distanța dorită și apasă Enter.
d. Fă clic pe Proceed, iar software-ul va calcula automat scara.
💡Dacă ai setat valoarea corectă a scării, atunci valorile măsurate vor corespunde liniilor din desen.
- Desenarea acoperișului. Pur și simplu fă clic pe butonul Boundary și trasează peste planul de acoperiș importat.
Și asta e tot! Acum îți poți vedea acoperișul aproape gata. În pașii următori poți alege învelitoarea, elementele de tinichigerie, ajusta golurile și genera rezultatele.
