👉 Cum să generezi forma unui acoperiș din contur și să începi să desenezi direct

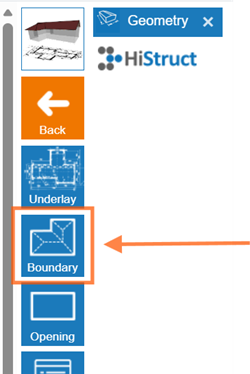

- Fă clic pe cardul Geometry și alege butonul Boundary. Acest lucru îți permite să desenezi forma acoperișului. Fă clic oriunde în spațiul de lucru, dar de obicei cel mai ușor este să faci clic chiar pe punctul de pornire (coordonatele verzi și roșii).
-

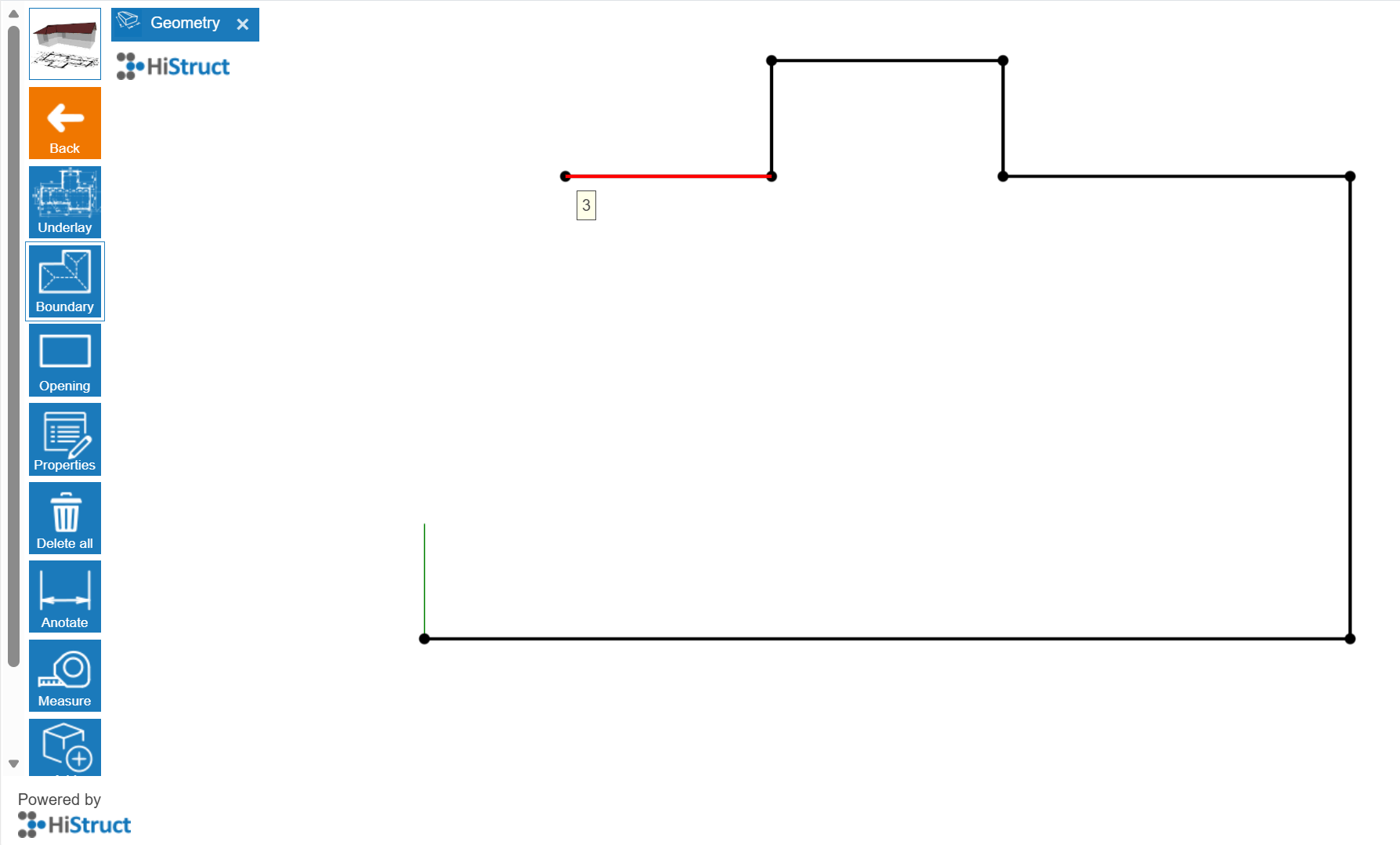

Desenare cu cursorul. Pe măsură ce muți cursorul, acesta se poate fixa automat pe direcțiile orizontală (X - roșu) sau verticală (Y - verde) ori perpendicular pe ultima latură pe care ai desenat-o.
-
Setarea lungimii unei laturi. Dacă vrei o lungime specifică, tastează pur și simplu numărul în metri și apasă Enter. Latura se va ajusta instant la acea lungime.
-
Închiderea conturului. Poți finaliza forma fie ajungând la punctul de pornire, fie apăsând Enter.
💡Alte moduri de a desena laturi:
-
Setarea coordonatelor globale:
-
Introdu poziția exactă a următorului colț față de un punct fix de pornire (0;0).
-
De exemplu, 2;4 înseamnă 2 metri la dreapta și 4 metri în sus față de punctul de origine al sistemului de coordonate.
-
Setarea coordonatelor relative
-
Introdu poziția următorului colț relativ la ultimul punct pe care l-ai desenat.
-
De exemplu, \@2;4 înseamnă 2 metri la dreapta și 4 metri în sus față de ultimul punct.
-
Setarea coordonatelor polare
-
Introdu următorul colț folosind un unghi și o distanță, de exemplu >135;6.
-
Unghiul este măsurat de la axa X pozitivă, în sens antiorar.
💡Sfaturi:
-
Dacă laturile desenate devin roz, înseamnă că se formează un unghi drept între ele.
-
Poți șterge ultimul punct oricând apăsând DELETE.

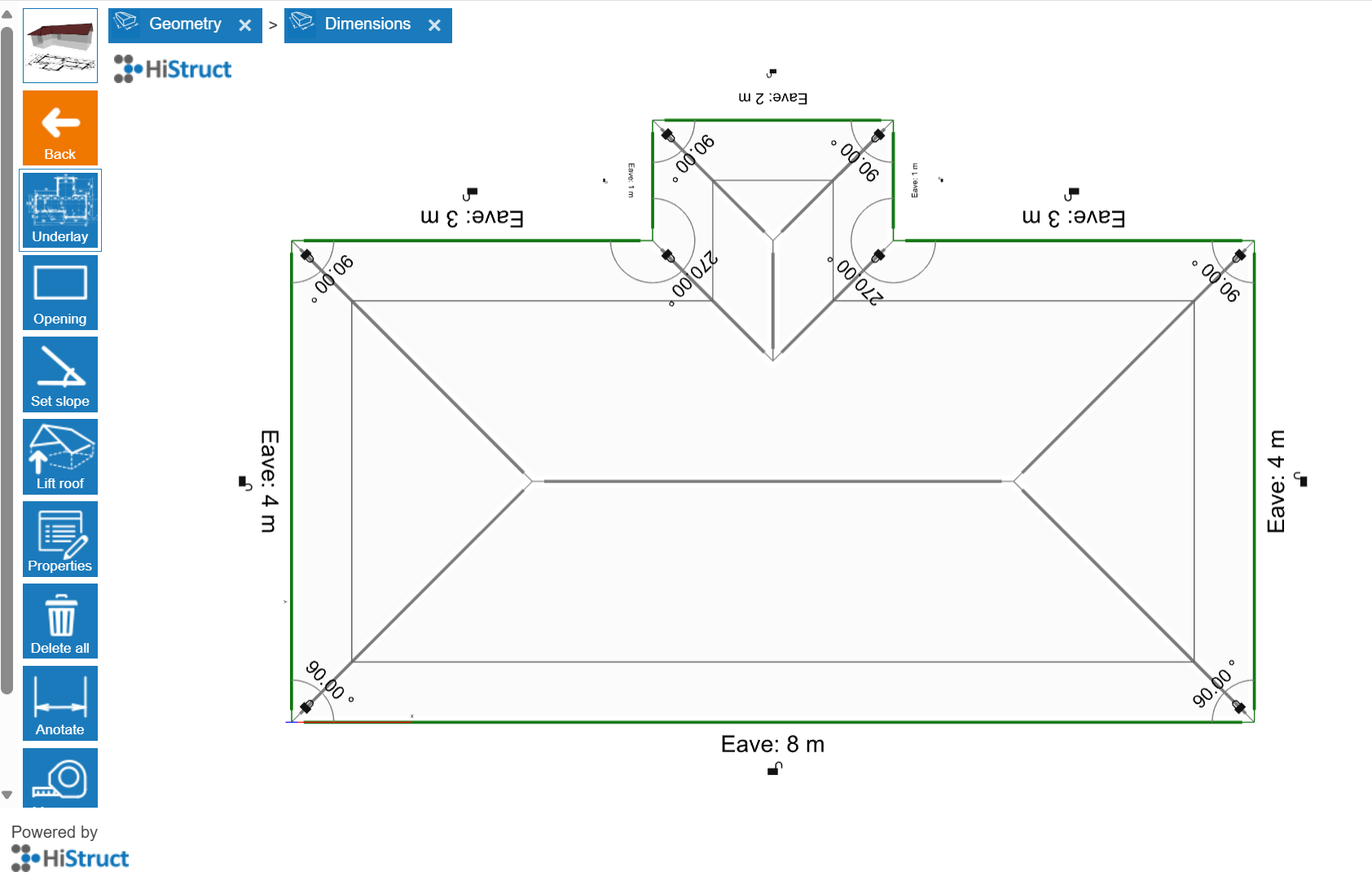

Și asta e tot! Acum îți poți vedea acoperișul aproape gata. În pașii următori vei alege învelitoarea, elementele de tinichigerie, vei adăuga goluri și vei genera rezultatele.
