📏 Crearea unui desen de montaj pentru planul acoperișului

Desenul de dispunere al planului acoperișului este o parte esențială a procesului de proiectare a clădirii, permițându-vă să transpuneți planurile de proiectare într-un proiect practic pe acoperiș. Acest desen servește drept ghid detaliat pentru constructori la instalarea unui sistem de acoperiș și conține informații importante despre amplasarea materialelor, îmbinări și toate aspectele tehnice care sunt esențiale pentru o construcție a acoperișului de calitate și sigură.

În HiStruct, desene complete pentru toate planurile acoperișului sunt generate automat pe baza modelului 3D. Pentru a edita aceste desene:

1. În meniul Sheeting, navigați pur și simplu la un anumit plan de acoperiș cu butonul Edit, pe care îl puteți vedea direct pe planul de acoperiș respectiv

1. Faceți clic pe butonul Drawings.

1. Acum puteți edita în continuare desenul: adăugați cote, adăugați etichete, schimbați numele și scara în fila Properties.

Adăugarea cotelor

Puteți introduce o cotă făcând clic pe butonul Dimension, selectând cele două puncte pentru care doriți să trasați o cotă, apoi specificând distanța liniei de cotare. După ce faceți clic pe cotă, este posibil să:

• Schimbați culoarea

• Specificați direcția în care va fi trasată cota. Direcția poate fi setată la X, Y, sau Default, care va măsura cea mai scurtă distanță dintre aceste puncte. Alternativ, poate fi selectată direcția Angle, care va trasa cota la unghiul selectat.

• Ultima opțiune în editarea cotei este butonul Continue, care va genera o altă cotă în aceeași direcție.

💡 Dacă doriți să editați orice punct al cotei adăugate, trebuie doar să faceți clic pe cotă și, mutând punctele galbene, editați deja cota.

❓Unde pot găsi și descărca desenele generate?\ Odată generate și ajustate, desenele sunt incluse automat în rezultate. Reveniți în meniul principal din stânga:

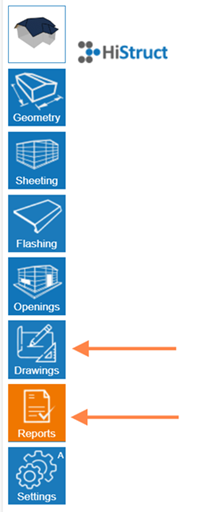

• Accesați Drawings ⇒ Assemblies în meniul principal din stânga. Aici puteți edita în continuare desenele - de exemplu: adăugați cote, adăugați etichete sau schimbați numele și scara în fila Properties.

• Le puteți descărca din butonul portocaliu Reports ⇒ Sheeting BOM, unde sunt incluse desenele.

• Când sunteți în desenul specific, îl puteți descărca ca PDF folosind un buton cu cameră și apoi îl puteți imprima în PDF

⚠️ Notă:* Anumite funcții precum butoanele Control și Edit sunt accesibile doar în modul Advanced. Consultați ghidul Settings pentru instrucțiuni despre deblocarea tuturor funcționalităților.*
