Linkes Menü

Einfügen

Mit dieser Schaltfläche fügen Sie ein Objekt in den Modellierbereich ein. Sie können hier verschiedene Elemente einfügen, wie z.B. allgemeine Formen, Dächer, Wände oder sogar ganze Häuser. Wenn Sie darauf klicken, werden Gruppen von Objekten angezeigt, aus denen Sie für Ihre Arbeit auswählen können.

Werkzeuge

Unterhalb dieser Schaltfläche finden Sie die Werkzeuge zur Überprüfung Ihres Modells. Mit ihnen können Sie verschiedene Abmessungen Ihres Projekts messen und auch mit der Arbeitsebene arbeiten.

Zeichnungen

Mit dieser Schaltfläche können Sie die erstellten Zeichnungen des räumlichen Modells verwalten und bearbeiten.

Berichte

Um die Ausgaben Ihres Modells zu verwalten, verwenden Sie diese Schaltfläche. Hier können Sie nicht nur alle Ausgaben sehen, sondern die meisten auch bearbeiten.

Bibliotheken

Mit dieser Schaltfläche können Sie alle Bibliotheken bearbeiten, die für die 3D-Modellierung benötigt werden. Sie können damit Farben hinzufügen, die Bedachung ändern oder vielleicht Texturen zu einzelnen Materialien hinzufügen.

Kamerasteuerung

Mit diesem Smart Cube können Sie bequem zwischen verschiedenen Ansichten des Modells umschalten. Schalten Sie einfach die axonometrische Ansicht ein und aus oder ändern Sie die Art und Weise, wie sich die Kamera dreht.

Modi der Kamerasteuerung

HiStruct bietet 3 Kamerasteuerungsmodi, die für unterschiedliche Anwendungen ausgelegt sind. Die Steuerung der Szene mit der linken und rechten Maustaste kann unterschiedlich aussehen, je nachdem welcher Modus aktiv ist.

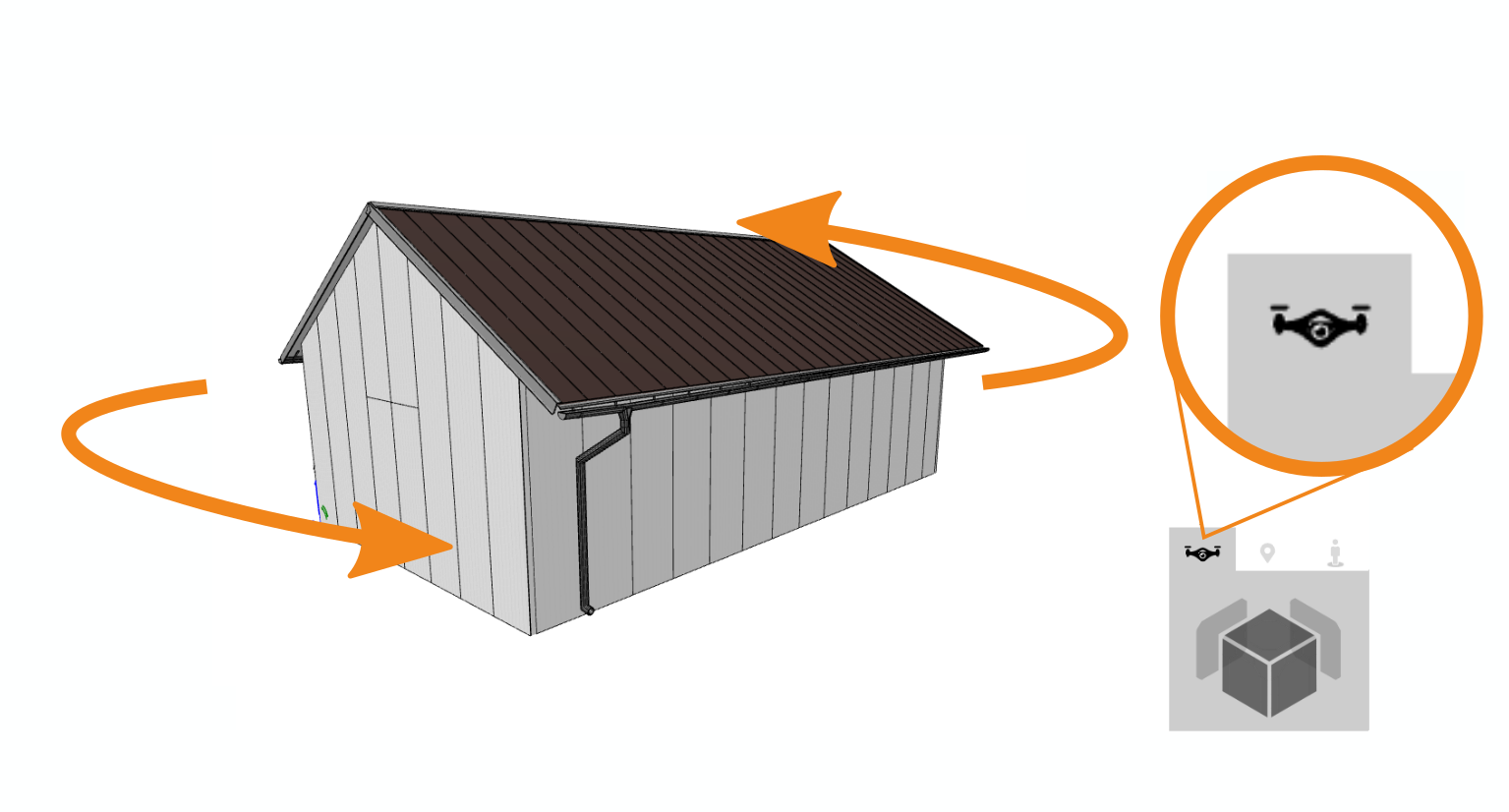

Drohnen-Perspektive

Bei der Betrachtung der Szene "aus der Drohne" drehen wir beide Maustasten (oder tippen und schieben einen Finger auf dem Touchscreen) durch das Modell, das in der Mitte des Bildschirms bleibt. Die gesamte Szene ist also jederzeit sichtbar, und das Zoomen erfolgt immer von oder zur Mitte der Szene.

Praktisch ist in diesem Modus auch die Taste "A", mit der Sie die automatische und konstante Drehung des Modells um die Mitte ein- und ausschalten können.

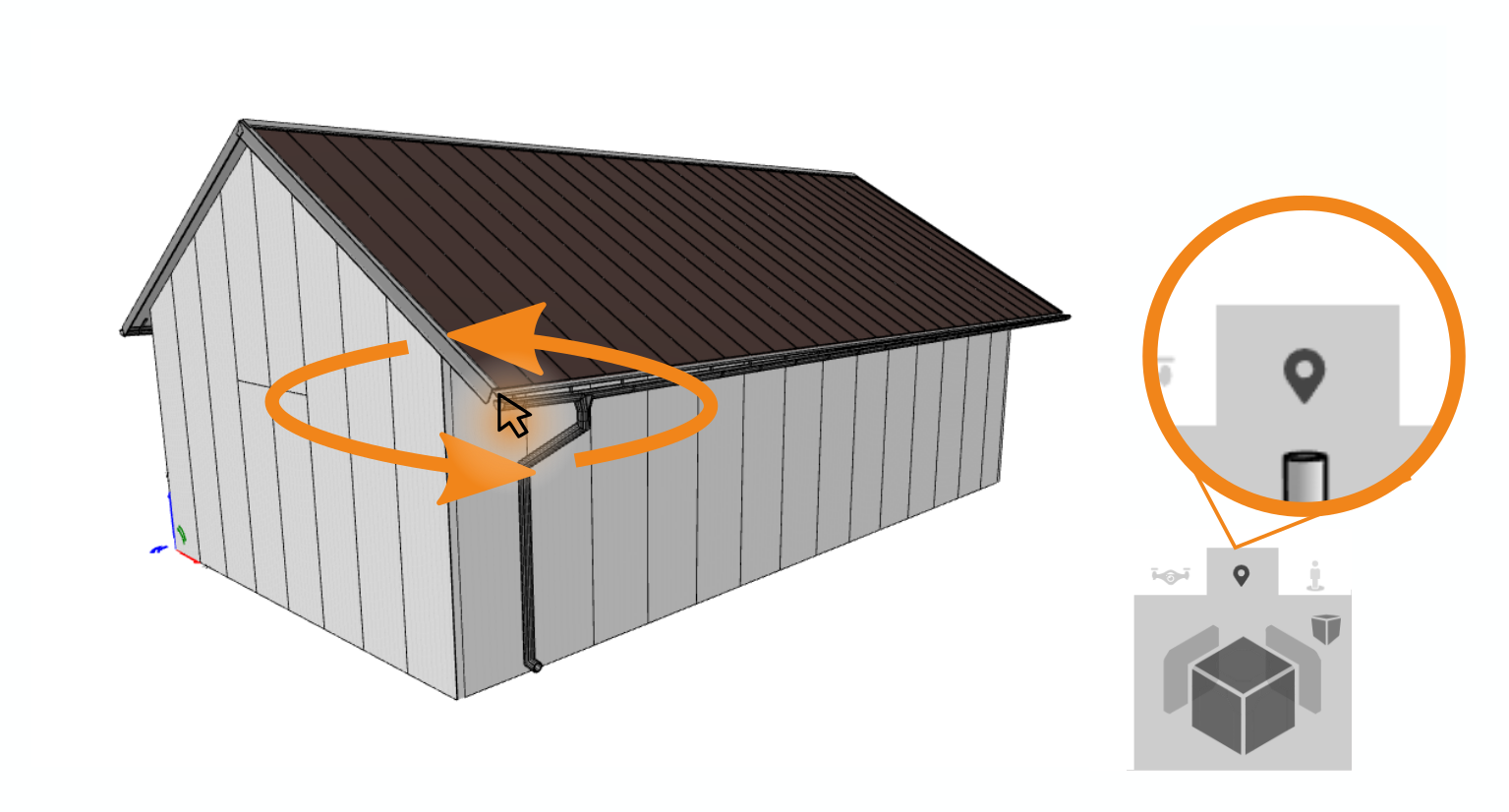

Punktfokus

Dieser fortgeschrittene Modus ist besonders für erfahrene Benutzer nützlich, die einen bestimmten Punkt des Modells fokussieren und näher betrachten möchten. Denn die Drehung der linken Maustaste erfolgt um den Punkt, der die aktuelle Position des Mauszeigers bestimmt. Auch das Zoomen erfolgt in Richtung des Punktes, an dem sich der Mauszeiger gerade befindet, oder von ihm weg. Auf diese Weise ist es möglich, die Kamera näher an den zu untersuchenden Ausschnitt heranzuführen und ihn durch Drehen aus allen Winkeln zu betrachten. Der Nachteil der Punktfokussierung ist, dass das gesamte Modell aus der Szene "herausdriften" kann.

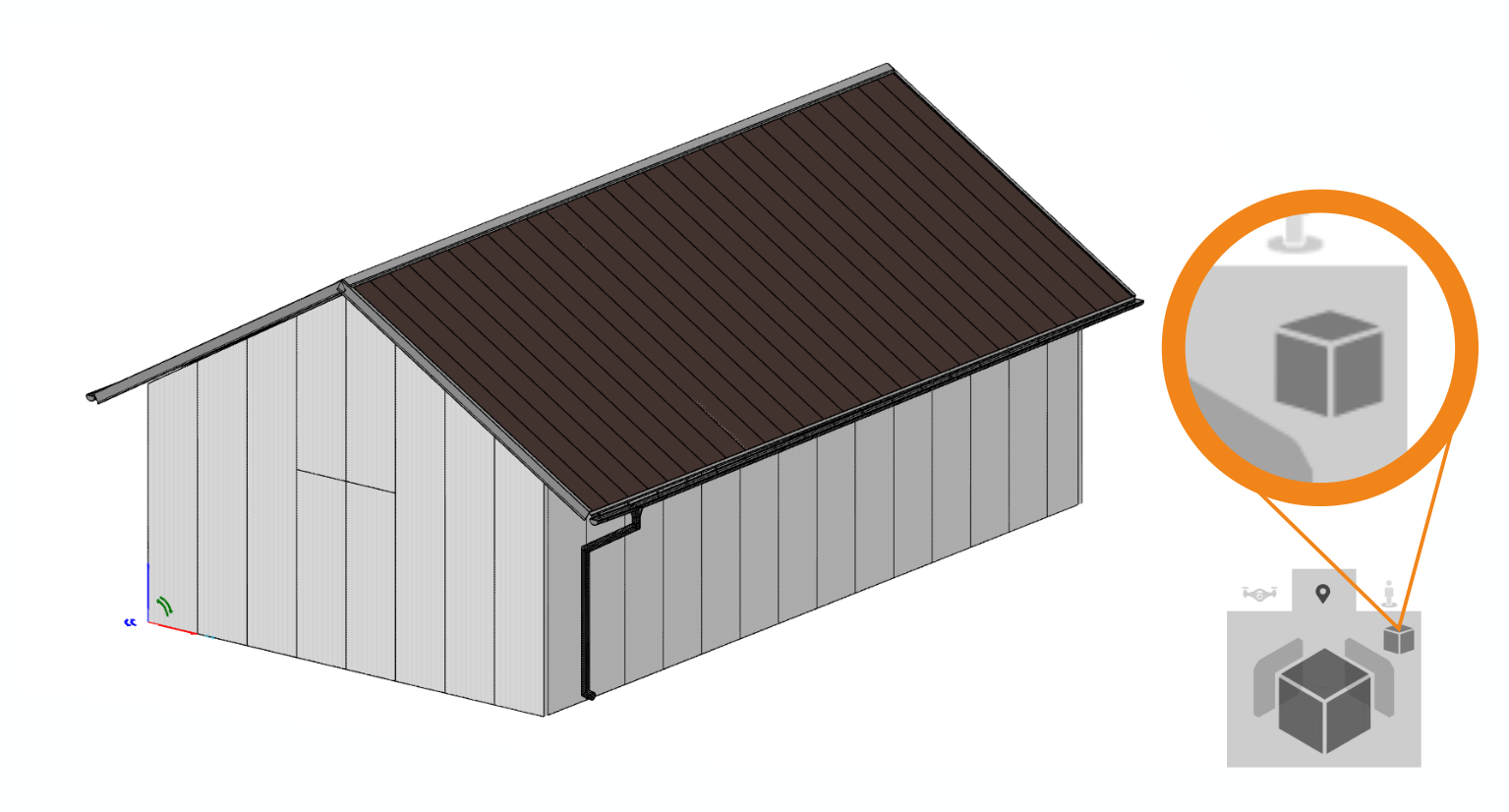

TIP: In diesem Modus ist es möglich, von der perspektivischen Ansicht zur axonometrischen Ansicht zu wechseln. Obwohl dies für das menschliche Auge nicht natürlich und visuell ansprechend ist, kann es beim Modellieren oder Ausrichten von Linien besonders hilfreich sein, da es die Abstände nicht verzerrt.

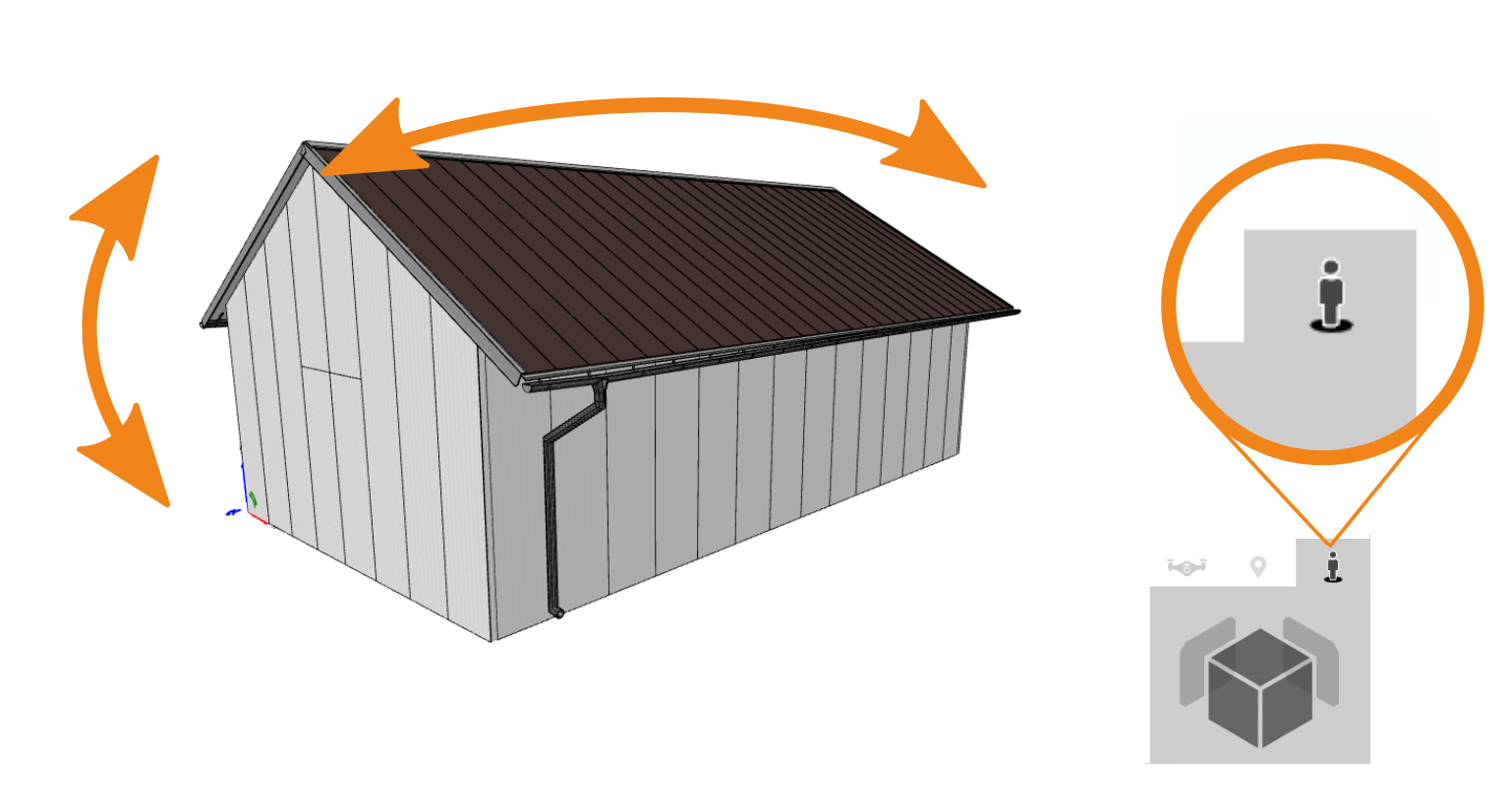

Menschliche Vogelperspektive

In diesem Modus bewegt sich die Kamera auf die Augenhöhe der Person und das Drehen des Modells mit der linken Taste folgt der Drehung des Kopfes der stehenden Figur. Mit der rechten Maustaste wird die Bewegung der Person um das Modell herum simuliert. TIP: Wenn Sie diesen Modus aktivieren, nachdem Sie die Draufsicht ausgewählt haben, befindet sich die Kamera im Inneren des Modells und Sie können sich umsehen, als ob Sie in der Mitte eines Gebäudes stehen würden.

Der zuletzt verwendete Modus wird im Speicher des Browsers gespeichert und ist bei jedem erneuten Öffnen von HiStruct aktiv.

Steuerung der Ebenen im Modell

Sie können einzelne Ebenen des 3D-Modells im Modellierbereich ein- und ausschalten. Das Modell ist in einzelne Objekte unterteilt, die über eigene Ebenen verfügen. Durch Klicken auf die Schaltfläche mit dem Ebenennamen auf der rechten Seite des Bildschirms können die einzelnen Ebenen aus- und wieder eingeschaltet werden. Ebenso ist es möglich, beliebige Kanten oder Flächen im Modellierbereich mit den Schaltflächen oben in diesem Bereich global ein- und auszuschalten.
