🛠️ Rychlé a snadné používání generátoru střešních pásů

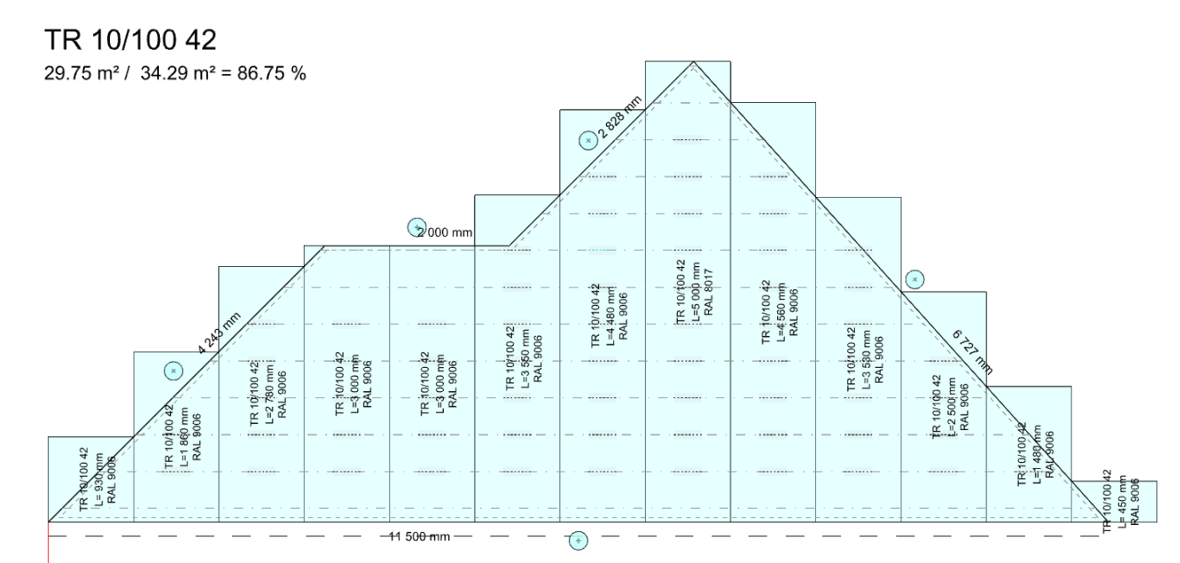

Generátor plechových pásů umisťuje zvolenou krytinu po spádnici plochy. Generátor lze nastavovat pro celou oplášťovanou plochu nebo, některá nastavení jsou pak dostupná po kliknutí na jednotlivý pás. V editačním režimu je pak vždy zobrazen podíl celkové plochy pásů k oplášťované ploše.

Směr kladení

Je nastavitelný, výběr z následujících typů:

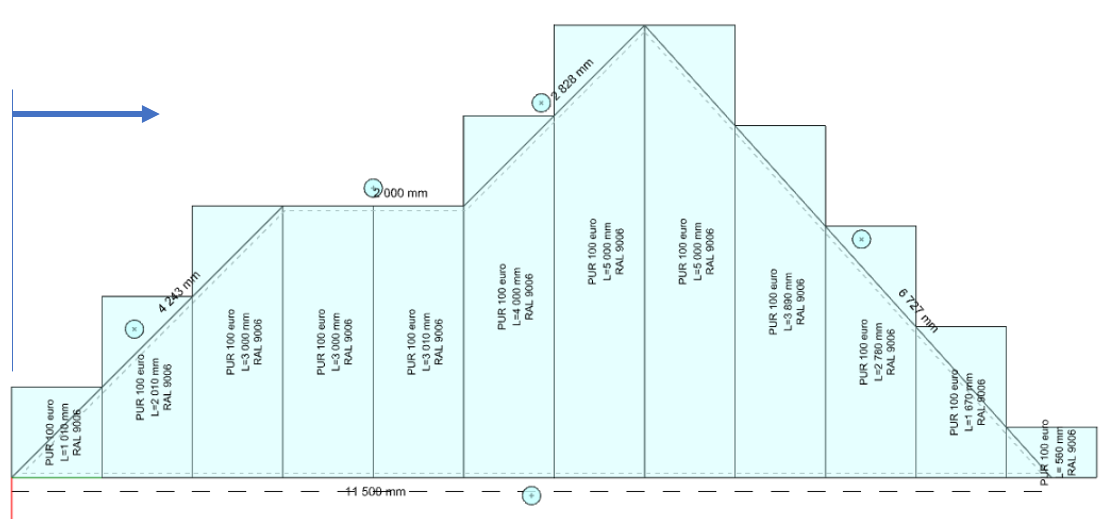

• zleva

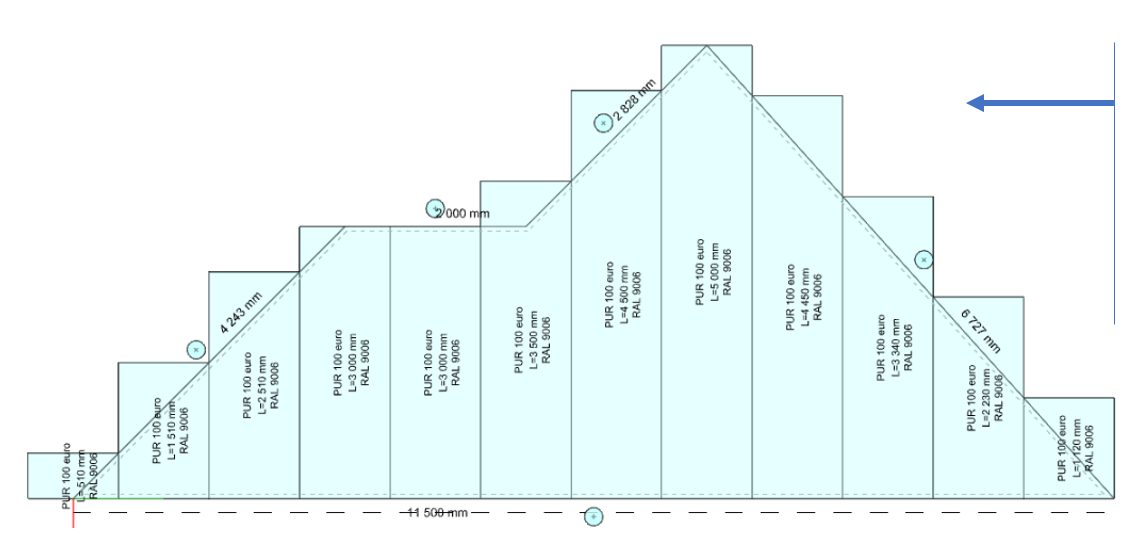

• zprava

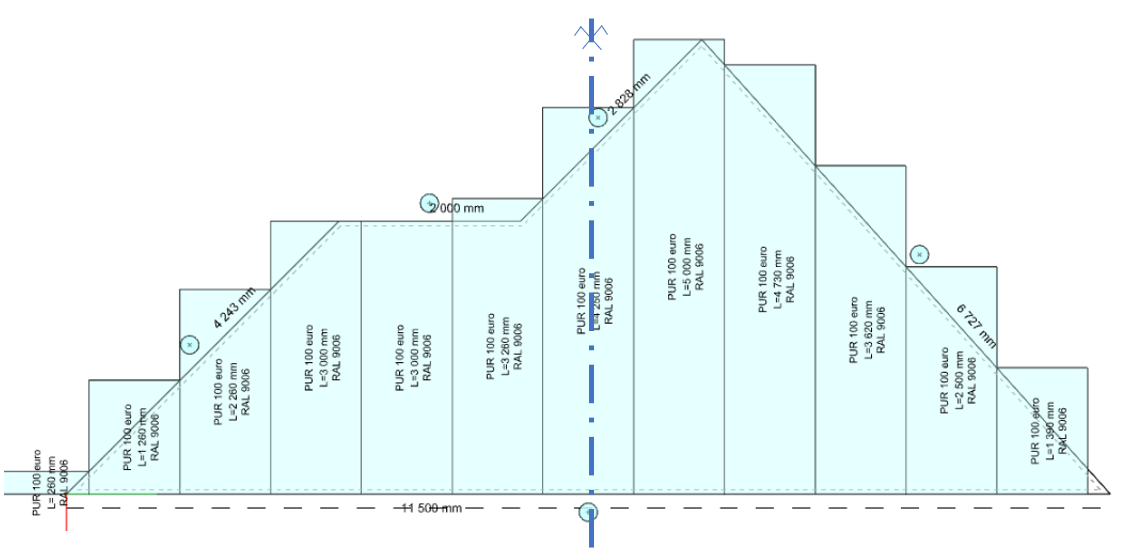

• centrovat střed prostředního pásu krytiny na střed okapové strany

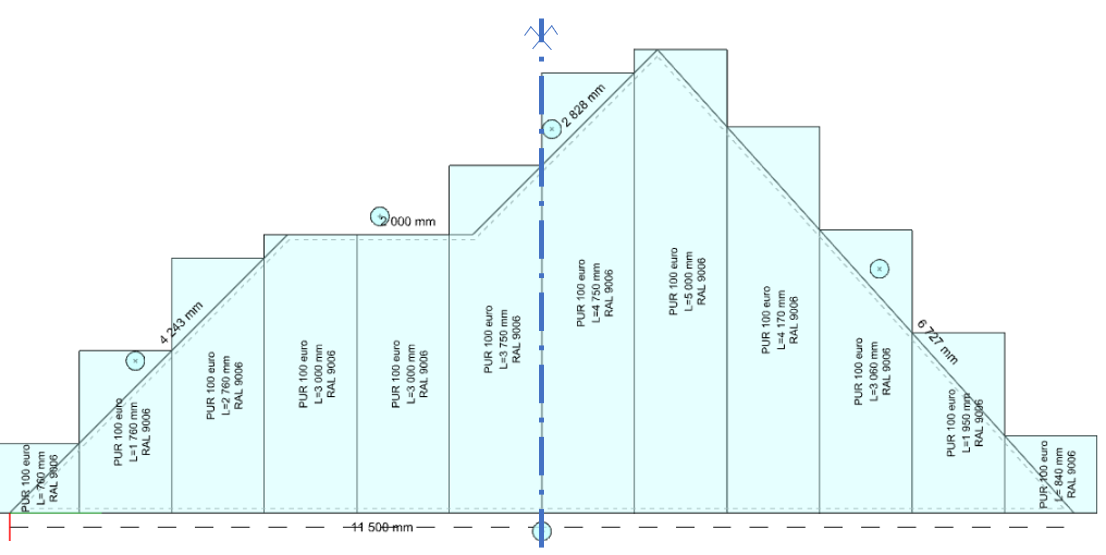

• umístit hranu pásu krytiny na střed okapové strany

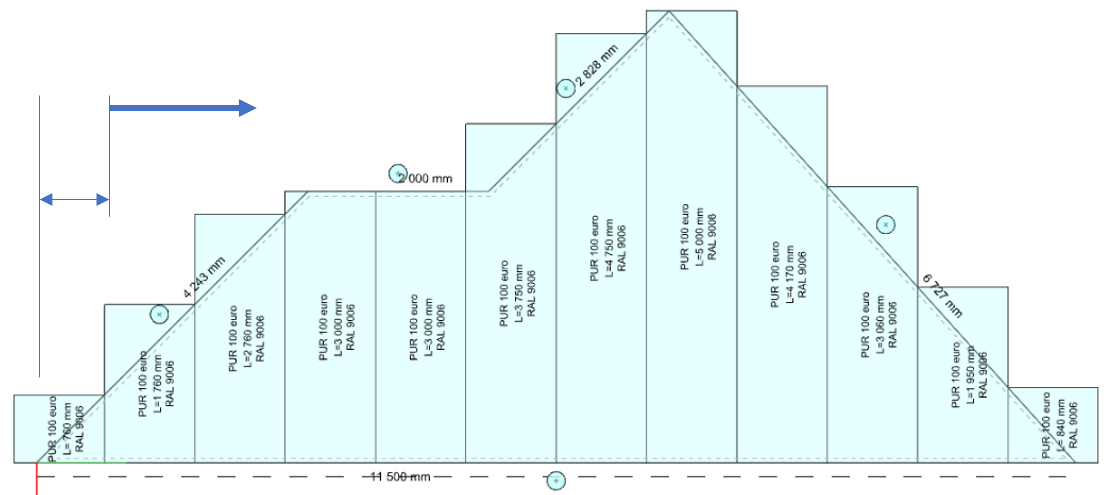

• obecné zadání počátku kladení (kladení zleva + vzdálenost)

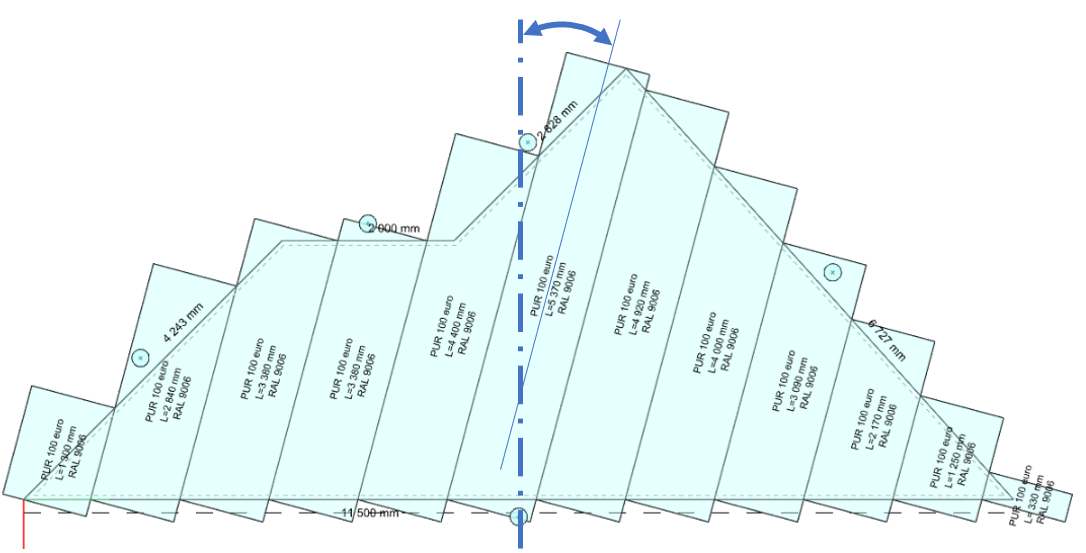

Úhel kladení pásů

Je nastavitelný jako kladný nebo záporný odklon od spádnice.

Každý konkrétní pás

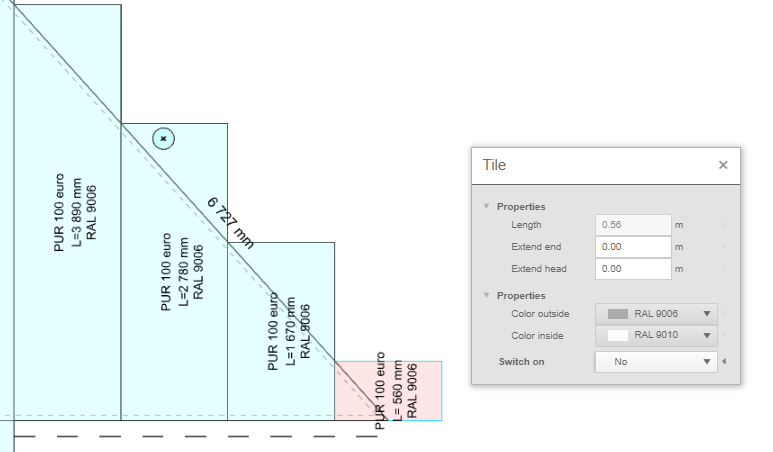

• vypnout ( pak se nezohlední ve výkresech, v detailním modelu ani ve výkazech materiálu.)

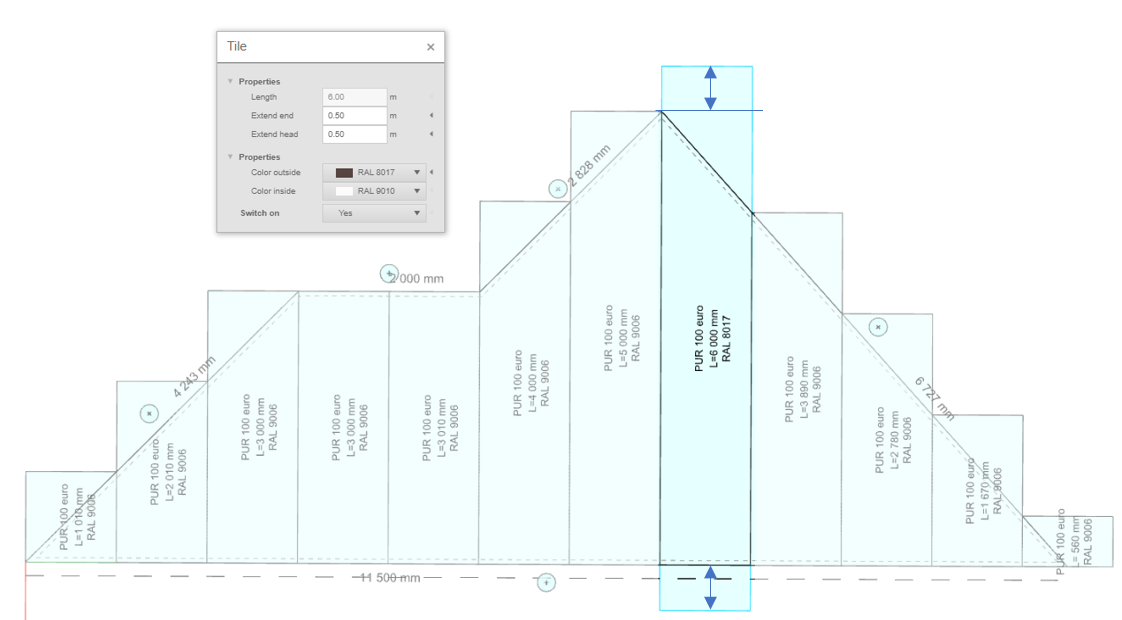

• prodloužit nebo zkrátit přesah

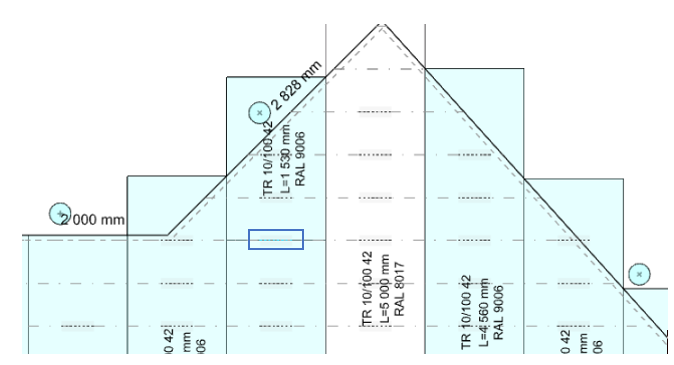

• nadělit ve vhodných místech (podle rastru latí) Kliknutím na naznačená dělení nad latěmi lze pás rozdělit nebo naopak spojit, pokud už byl rozdělen.

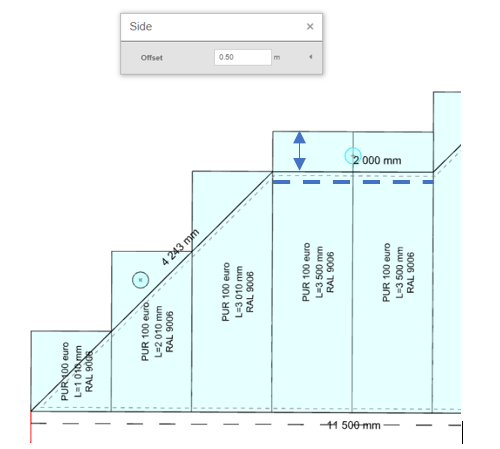

Prodloužení nebo zkrácení panelů u stran

Pro každou stranu střešního polygonu lze nastavit prodloužení nebo zkrácení panelů, kliknutím na tlačítko nad hranou.
