📏 Vytvoření kladečského výkresu pro střešní rovinu

Kladečský výkres střešní roviny představuje klíčovou část v procesu stavebního projektu, která umožňuje převést konstrukční plány do praktického provedení na střeše. Tento výkres slouží jako podrobný průvodce pro stavebníky při instalaci střešního systému a obsahuje důležité informace o rozmístění materiálů, spojích a všech technických aspektech, které jsou nezbytné pro kvalitní a bezpečnou střešní konstrukci.

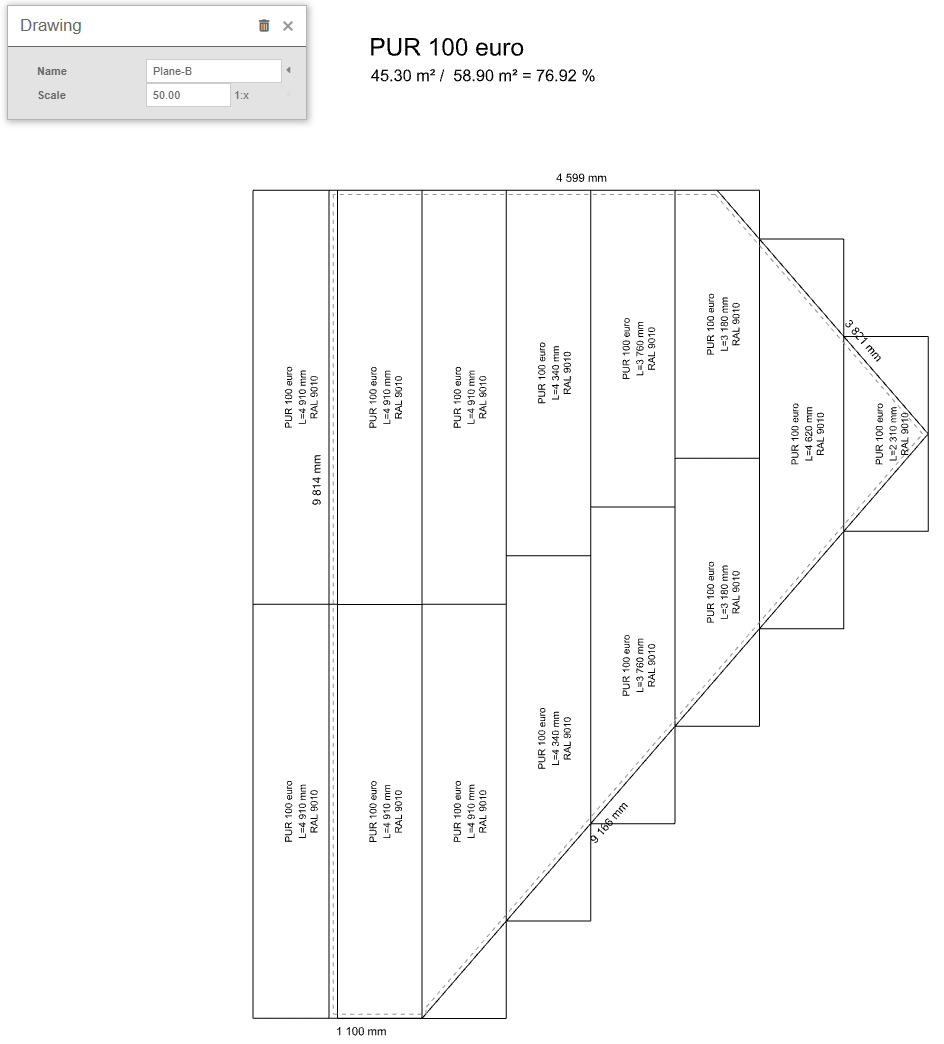

V HiStruct jsou kompletní výkresy pro všechny střešní roviny generovány automaticky na základě 3D modelu. Pro úpravu těchto výkresů stačí přejít na konkrétní střešní rovinu a stisknout na tlačítko Výkresy.

Zároveň jsou tyto výkresy vždy generovány automaticky v rámci výstupů, například v kusovníku střešní krytiny.

Přidání kóty

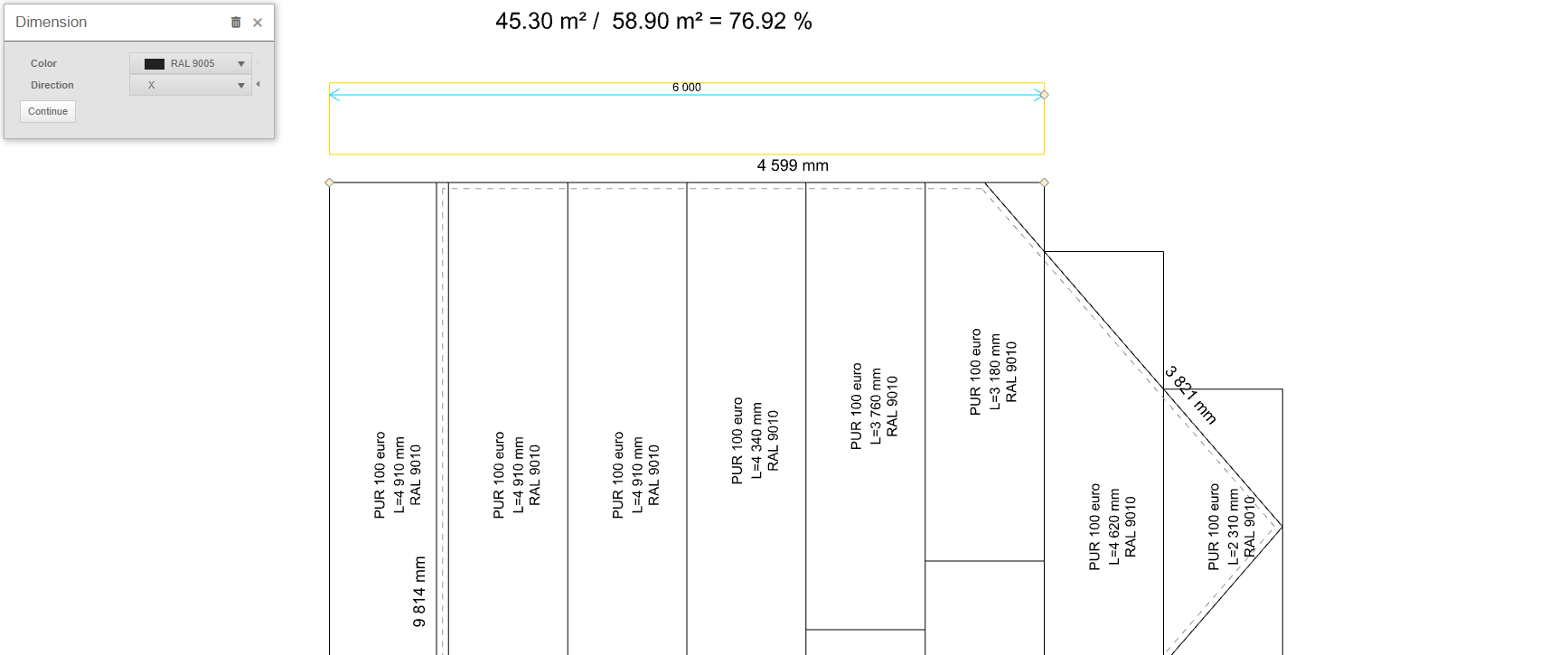

Kótu lze zadat po kliknutí na tlačítko Kóta vybráním dvou bodů, pro které chceme kotu vynést, a následně určením vzdálenosti vynášecí čáry. Po kliknutí na kótu je možné nejen změnit její barvu, ale také určit směr, ve kterém bude kóta vynášena. Směr může být nastaven na X, Y, nebo Default, které změří nejkratší vzdálenost mezi těmito body. Alternativně lze zvolit směr Úhel, který vynese kótu ve zvoleném úhlu. Poslední možností v úpravě kóty je tlačítko Pokračovat, které vygeneruje další kótu ve stejném směru.

Pokud bych chtěl upravit kterýkoliv bod mé přidané kóty, stačí kliknout na kótu a přesunutím žlutých bodů již upravuji kótu.

Přidání čáry

Dalším prvkem, který je možné do výkresu přidat je polylinie. U této čáry je možné měnit pouze barvu.
