📐 Vložení DXF výkresu do HiStruct pro přesné modelování

Pokud máte jakýkoliv čárový podklad pro vaší střechu, vložením do modelovacího prostoru si výrazně ulehčíte svojí práci. Tento podklad umožní přesnější kreslení vaší střechy a díky automatickému přichycování kurzoru navíc zvýší přesnost modelu. Nemáte výkres v DXF ale pouze ve formátu PDF? Nevadí většina čárových výkresů lze snadno konvertovat na DXF.

Pojďme se kouknout na to, jak vložit takový výkres...

Jak vložit DXF do HiStruct?

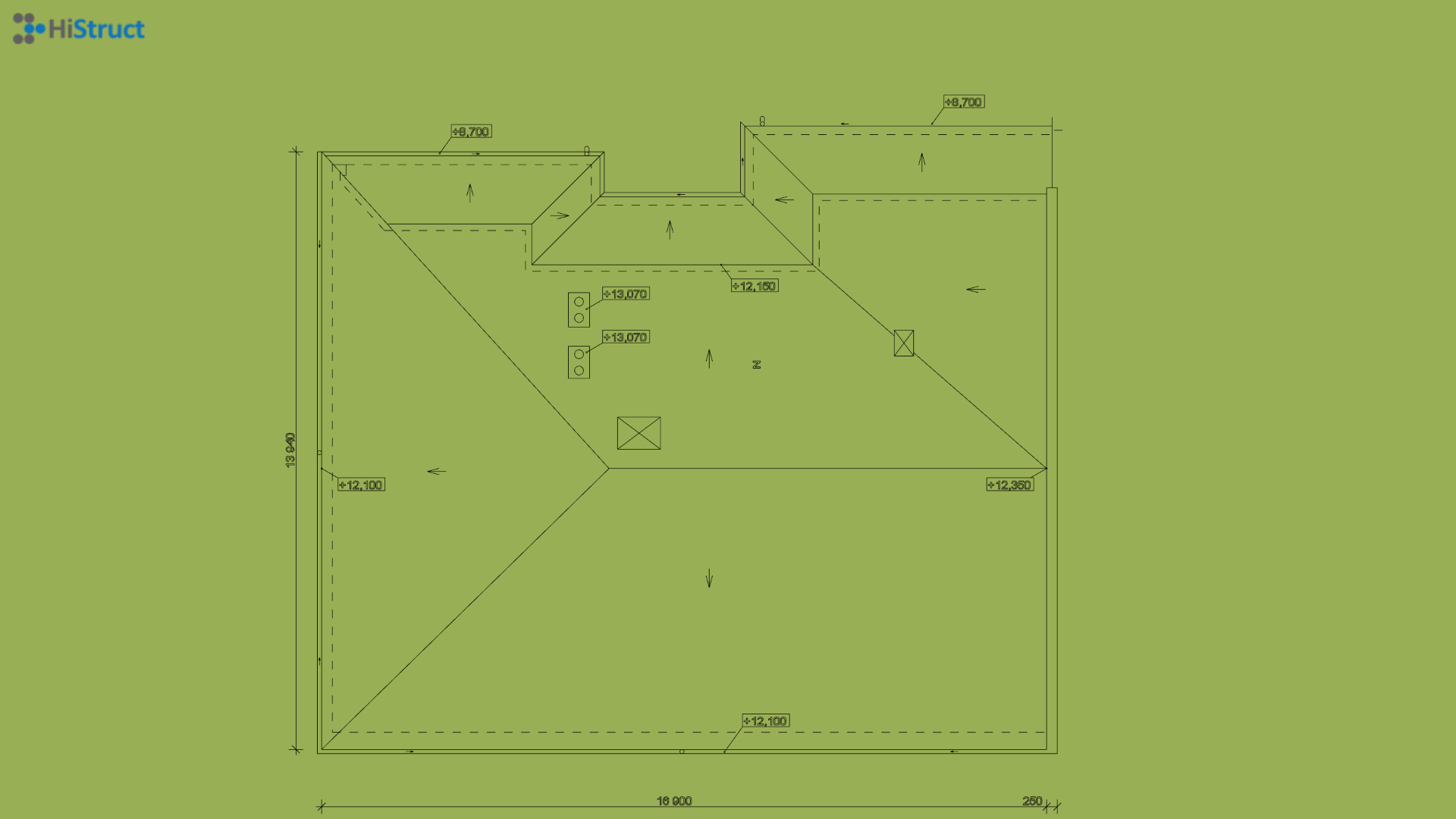

1. Otevřete záložku Podklad a klikněte na tlačítko Import *.dxf. Otevře se dialogové okno, kde můžete nahrát svůj výkres.
2. Po výběru souboru je třeba určit vkládací bod výkresu kliknutím do scény.

Nastavení správného měřítka výkresu

Jelikož jsou výkresy v různých měřítkách, je nejprve nutné nastavit správné měřítko aby model odpovídal rozměrům skutečným.

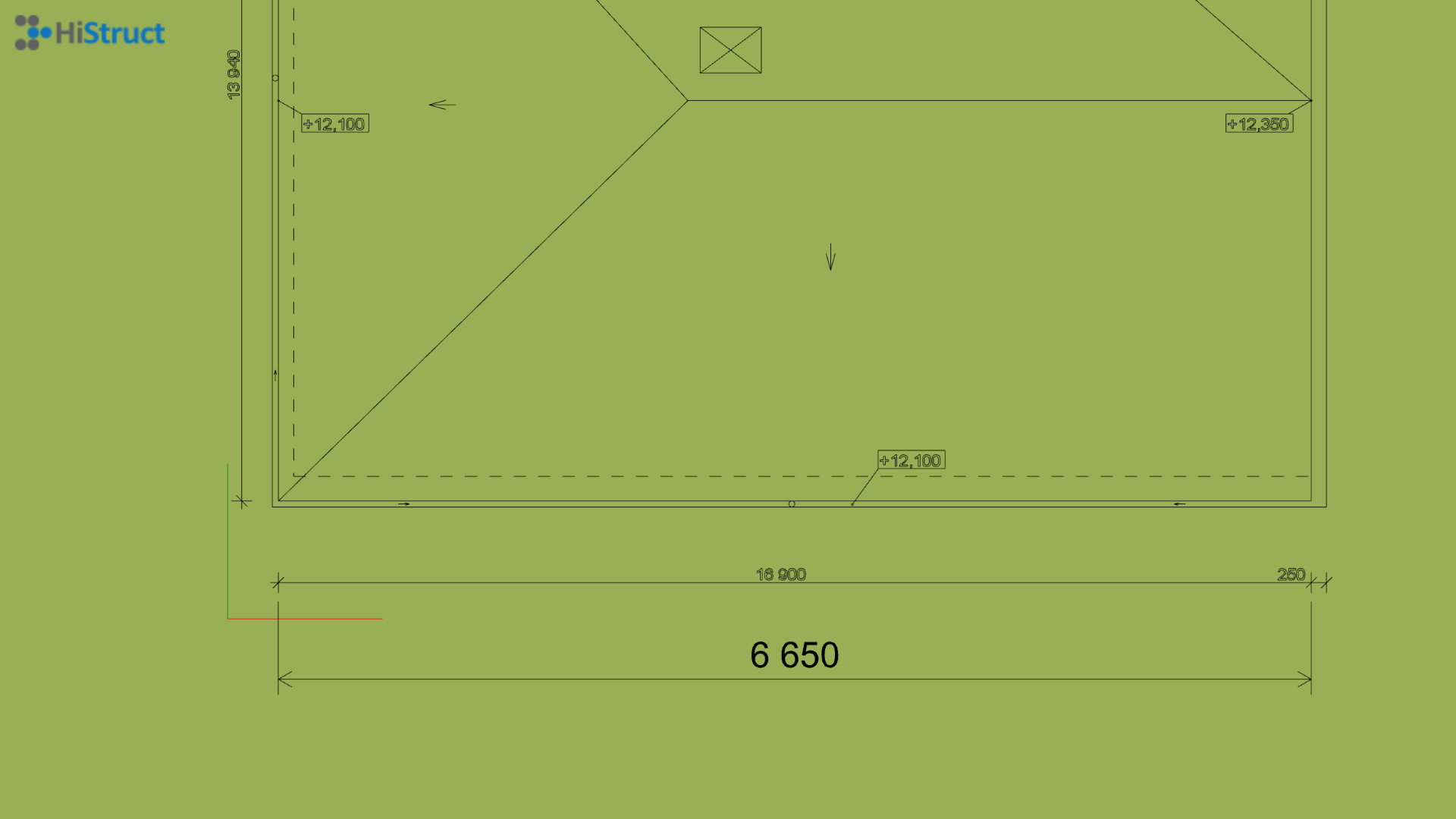

1. Nejprve je nutné změřit pomocí tlačítka Měření jednu ze známých hran.
2. Vypočíst měřítko jako skutečná délka dělená délkou naměřenou.
3. Kliknout na vložený výkres a změnit v záložce Vlastnosti jeho měřítko.

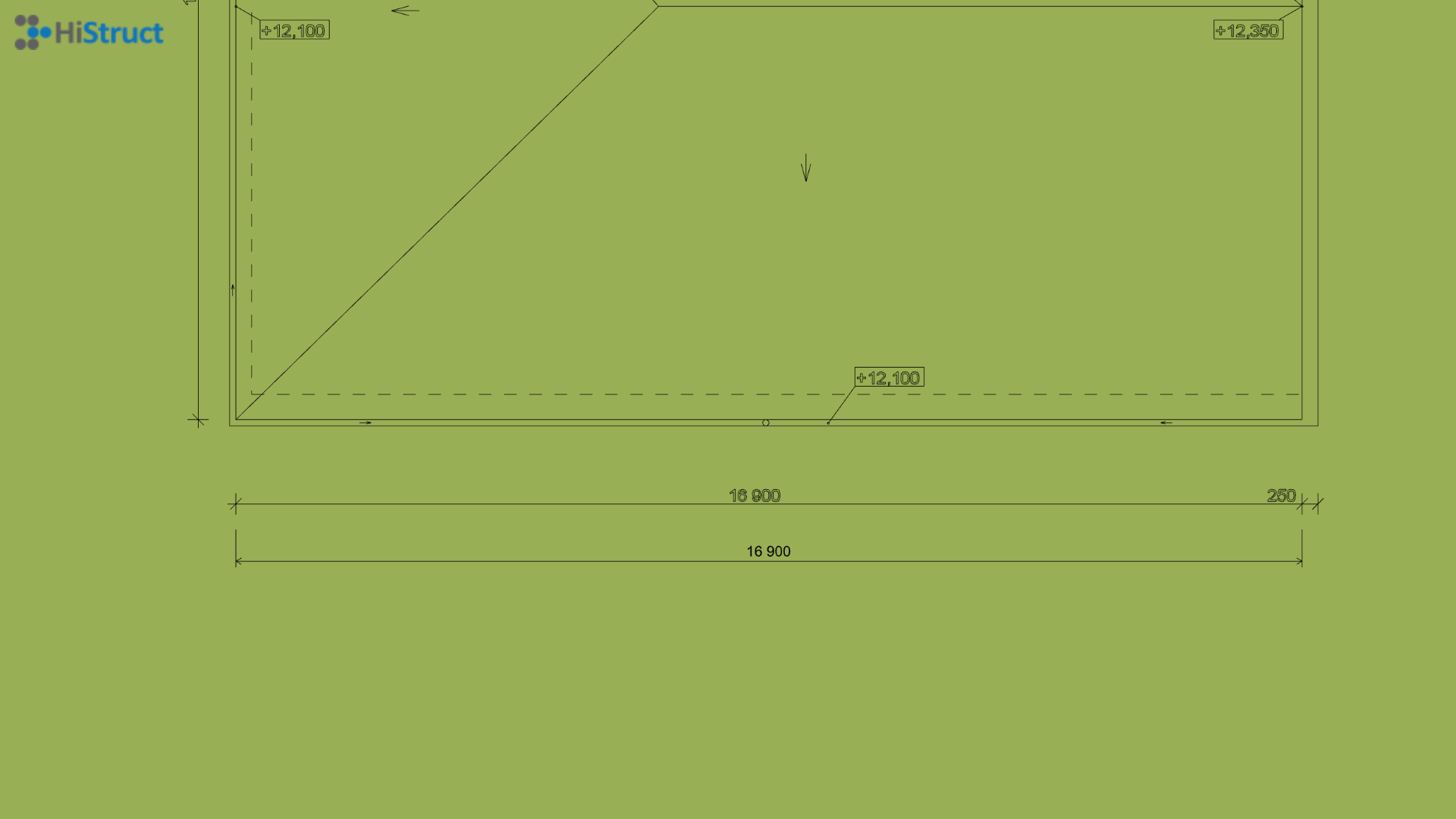

Pokud jste nastavili správnou hodnotu měřítka, pak se Vám budou shodovat hodnoty naměřené s kótami z výkresu.

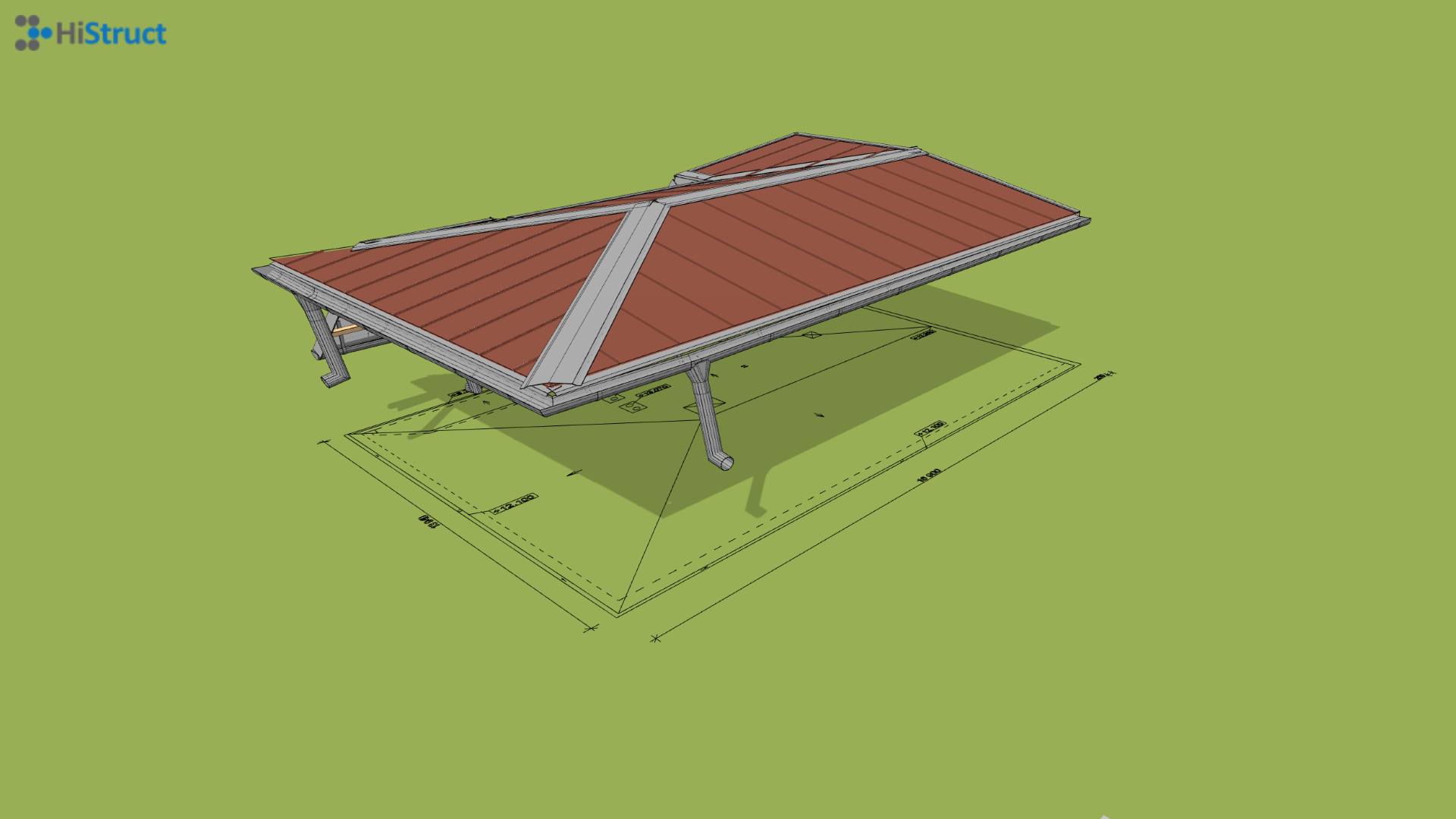

Od výkresu ke kompletní střeše

Nyní máme naimportovaný podklad ve formě DXF a je možné modelovat střechu běžným způsobem, ať už pomocí jednotlivých střešních rovin, nebo s využitím našeho automatického řešiče, který vytváří střechu jen z obrysového polygonu takové střechy.
