🌧️ Klempířské a okapové systémy - Zvládnutí detailů

V Histructu jsou klempířské a okapové systémy generovány automaticky. V nabídce Klempířství můžete upravovat jednotlivé prvky klempířství a okapu, včetně jejich materiálu a barvy.

💡Úpravy lze provádět dvěma způsoby:

• Upravujte skupiny pomocí tlačítek vlevo

• Upravujte jednotlivé prvky přímo ve 3D modelu

⚠️ Poznámka:* Některé funkce jako Ovládací tlačítko a Tlačítko Upravit jsou dostupné pouze v Pokročilém režimu. Podívejte se do průvodce Nastavením pro návod, jak odemknout všechny funkce.

1️⃣Upravení skupin prvků pomocí tlačítek vlevo

Na levé straně obrazovky najdete speciální tlačítka pro každou skupinu klempířských prvků. Výběrem jednoho z těchto tlačítek můžete změnit materiál a barvu celé skupiny najednou. Počet zobrazených klempířských skupin závisí na konkrétním modelu střechy a její geometrii.

Mezi dostupné skupiny většinou patří:

• Štítové lemování

• Okap

• Okapnice

• Hřebenová lišta

• ... a další, v závislosti na vašem modelu.

💡 Všechny změny, které provedete, budou aplikovány na každý prvek ve vybrané skupině. Díky tomu je úprava střechy rychlá a efektivní a design zůstává konzistentní.

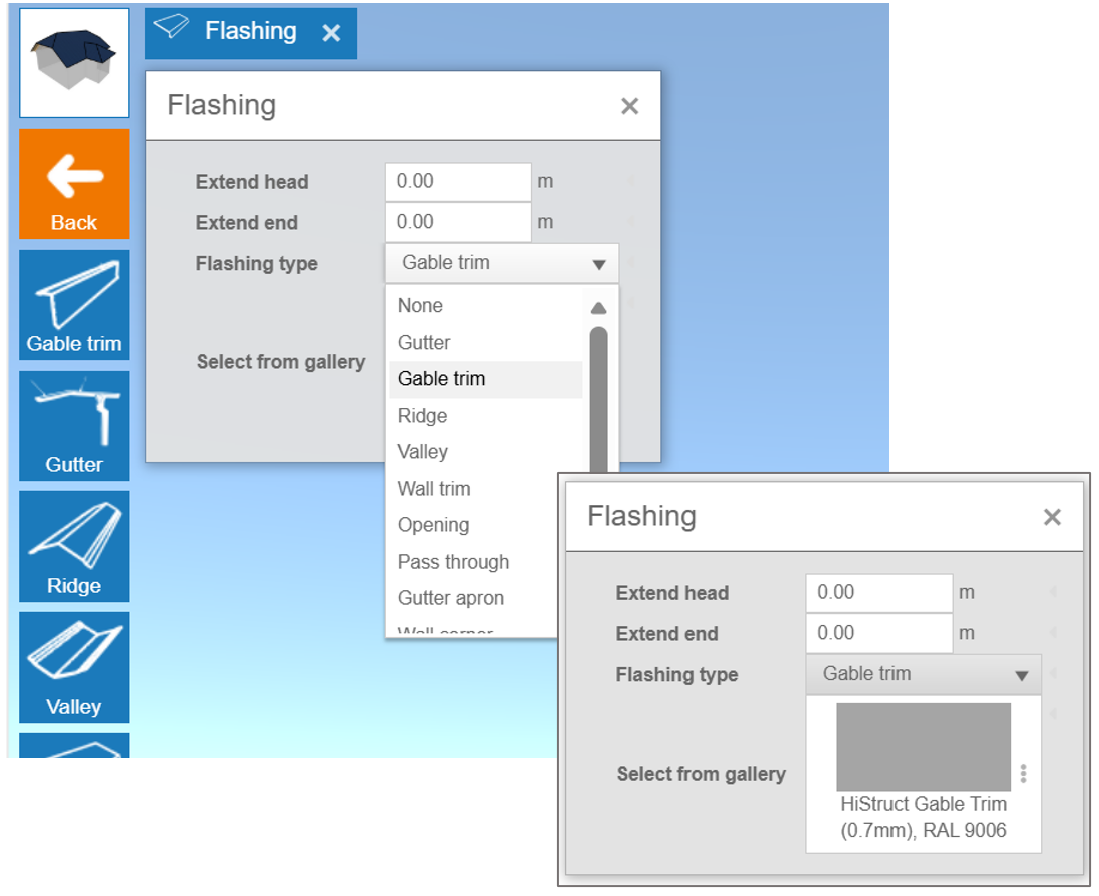

2️⃣ Úprava jednotlivých prvků přímo v modelu

Pro maximální flexibilitu můžete prvky upravovat jednotlivě kliknutím přímo na ně ve 3D modelu. Po výběru prvku se otevře panel Klempířství, kde můžete:

• Prodloužit prvek o zadanou délku, a to buď od začátku nebo od konce.

• Změnit materiál nebo barvu pomocí možností dostupných v galerii.

• Upravit typ klempířství, pokud automatické rozpoznání selže.

Tato metoda je ideální, pokud chcete doladit drobné detaily nebo nastavit individuální úpravy pro specifické části střechy.

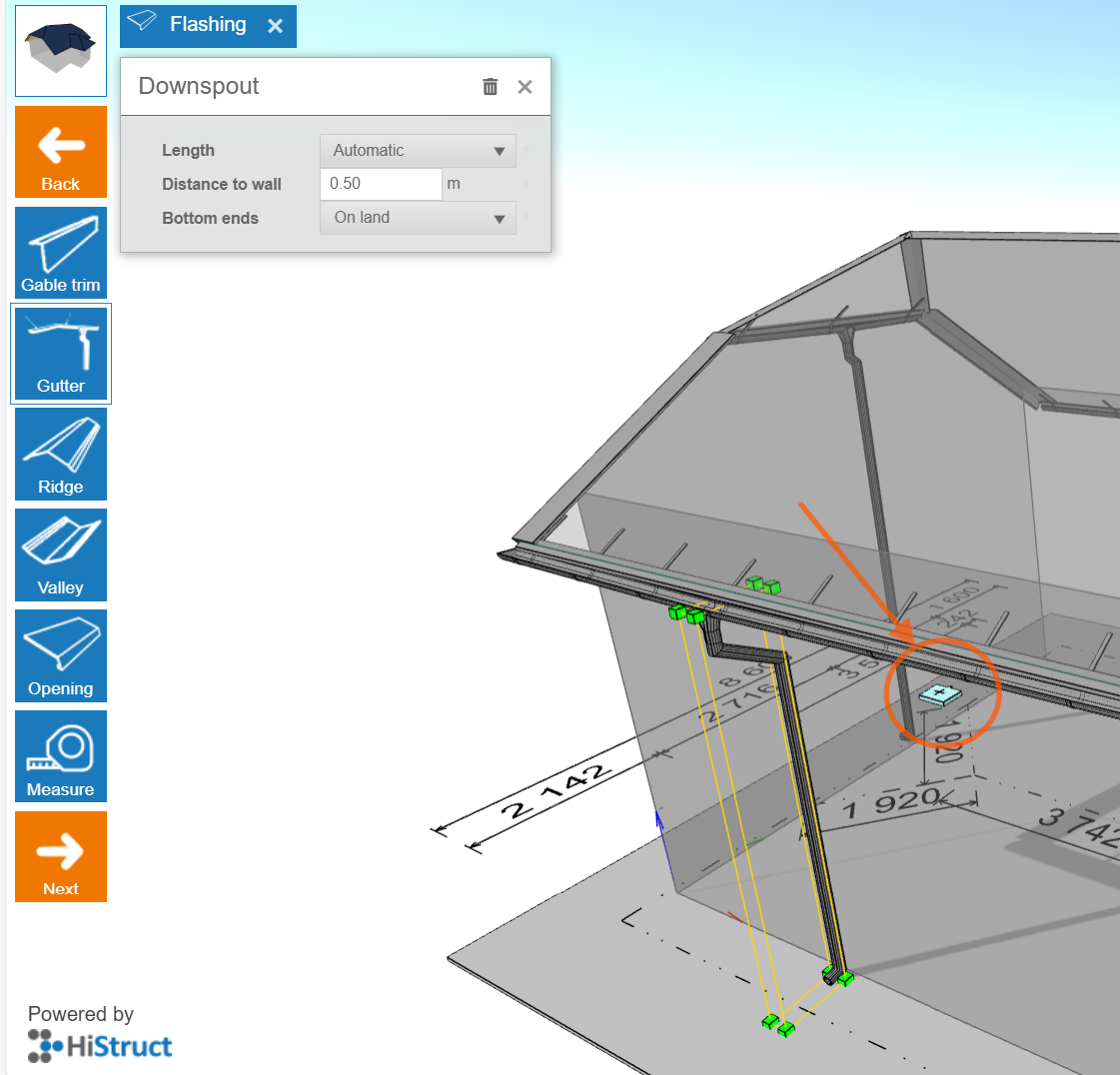

Úprava geometrie okapu

Kromě automaticky generovaného klempířského a okapového systému vám HiStruct nabízí pokročilé možnosti úprav okapů a svodů. Můžete je upravovat jako jakýkoliv jiný klempířský prvek - stačí kliknout na okap ve 3D modelu a otevře se panel Klempířství. Odtud si můžete systém snadno přizpůsobit dle specifických požadavků vašeho projektu.

• Změna vzdálenosti od stěny: Můžete upravit vzdálenost svodu a přidávat kolena, čímž přiblížíte okap ke stěně.

• Prodloužení svodu: Svod lze prodloužit buď přes dialogové okno, nebo jednoduše tažením zelených bodů na svodu.

• Změna pozice okapu – drag and drop – Pozici okapu můžete snadno upravit výběrem okapu a jeho posunutím myší.

Tato flexibilní úprava zajistí, že okapový systém přesně odpovídá potřebám vašeho objektu.

Přidání svodu

V HiStructu jsou svody generovány automaticky tak, aby byl zajištěn dostatečný odtok z okapu. Pokud však potřebujete, můžete přidat další svod:

1. Klikněte na tlačítko plus

2. Nový svod bude přidán k vybranému okapu

3. Nově vytvořený svod můžete dále přesouvat a upravovat stejně jako jakýkoliv jiný klempířský prvek kliknutím na něj.

A to je vše! Váš model je téměř připraven! V dalších krocích můžete pokračovat přidáním oken a dalších otvorů. 👉 Pokračujte na další krok.
