🧱 Jak pracovat s nabídkou Krytiny

V tomto kroku nastavíte typ střešního systému a krytiny.

V nabídce Krytiny vidíte tři základní tlačítka v levém postranním menu - Střecha, Popisovat a Měřit a také velmi důležitá ovládací tlačítka Ovládací tlačítko a Upravit přímo na každé jednotlivé rovině střechy.

Nabídka Krytiny vám umožňuje:

• Nastavit typ střešního systému a krytiny.

• Vybrat sekundární střešní konstrukci

Pro každou jednotlivou rovinu střechy můžete:

• Změnit parametry pokládky (směr, úhel a odsazení pro umístění střešních prvků od okraje střechy).

• Zobrazit výkaz materiálu pro položky střešní krytiny.

• Vygenerovat půdorys střešní konstrukce ve formě editovatelného výkresu. 💡Tip: Když tento výkres upravíte, změny se automaticky projeví ve všech výstupech, kde je zahrnut.

1️⃣ Nastavení typu střešního systému a krytiny

Klikněte na tlačítko Střecha. Objeví se další dvě tlačítka: Vrchní vrstva a Spodní vrstvy. Pomocí těchto tlačítek vyberete materiál pro každou vrstvu z produktové knihovny.

📌 Tímto způsobem pracujete se střechou jako celkem.

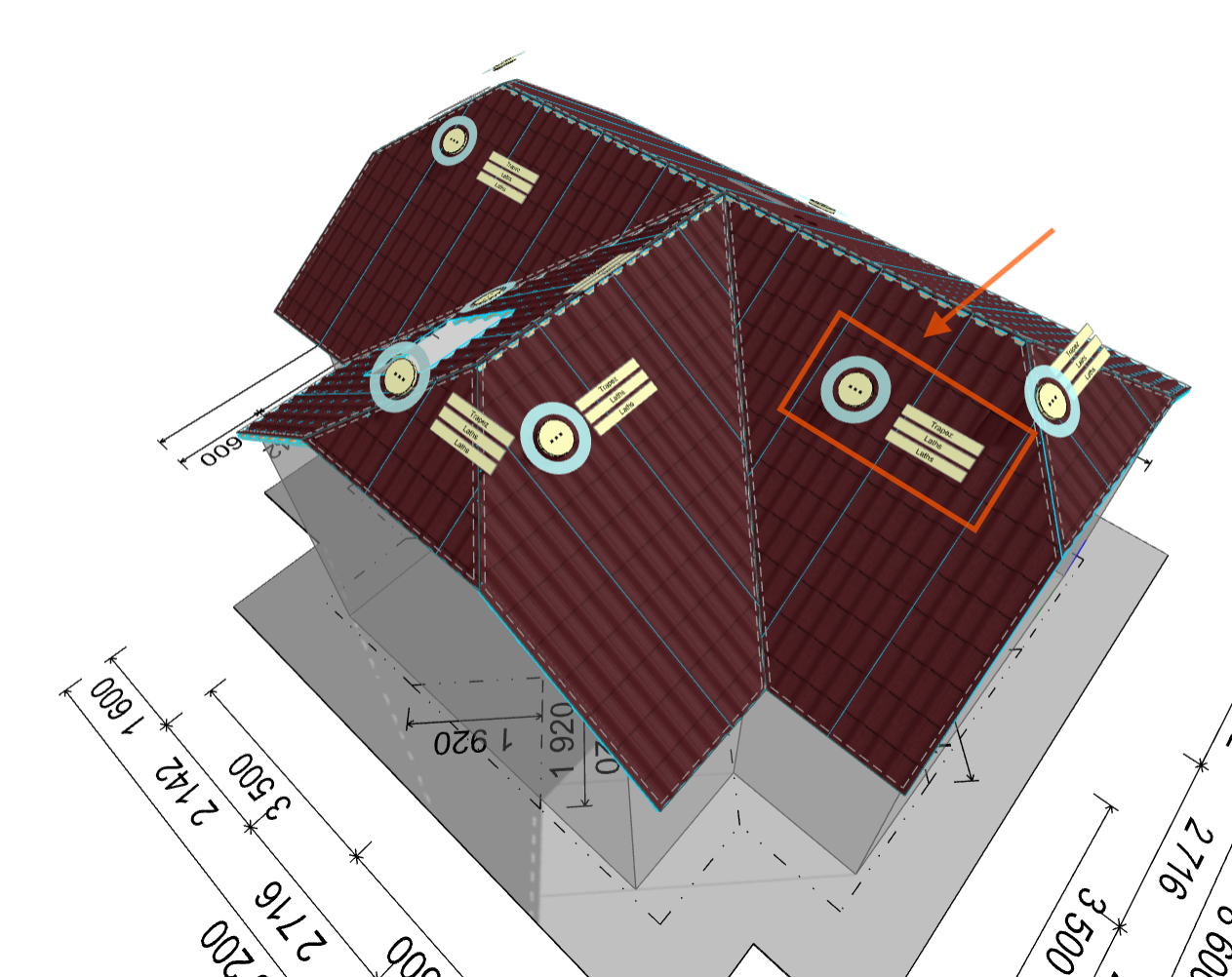

Pokud chcete pracovat s jednotlivými střešními rovinami a upravovat jejich vlastnosti, použijte tlačítka Upravit a Ovládací tlačítko umístěná přímo na každé střešní rovině v modelu. Tato tlačítka vám umožní upravit konstrukci konkrétní střešní roviny a další vlastnosti.

2️⃣ Změna vlastností jednotlivých střešních rovin pomocí Ovládacího a Editačního tlačítka

Nastavení a úpravy jednotlivých střešních rovin provádíte pomocí tlačítek Ovládací tlačítko a Upravit.

⚠️ Poznámka:* Některé funkce, například Ovládací tlačítko a Upravit, jsou přístupné pouze v Pokročilém režimu*. Postup, jak zpřístupnit všechny funkce, najdete v Průvodci nastavením.

Ovládací tlačítko

Po kliknutí na kulaté Ovládací tlačítko se v levém menu objeví několik dalších tlačítek:

• Vlastnosti\ Pomocí tlačítka Vlastnosti můžete pojmenovat vybranou rovinu střechy a upravit další parametry konkrétní střešní roviny.

• Tlačítkem Materiály vyberete materiál pro jednotlivé vrstvy z produktové knihovny. U některých krytin může být tlačítko Spodní vrstvy ve výchozím stavu skryto a sekundární konstrukce pro takovou krytinu není generována.

• Stisknutím tlačítka BOM (Výkaz materiálu) zobrazíte seznam položek střešní krytiny pro danou rovinu střechy v přehledné tabulce.

• Pomocí tlačítka Výkres vygenerujete montážní výkres dané roviny střechy včetně celé skladby střešní konstrukce.

💡Jak generovat a upravovat montážní výkresy. 👉 Podívejte se na tento článek pro více informací.

Editační tlačítka

Tlačítka Upravit jsou umístěna přímo na modelu střechy hned vedle Ovládacího tlačítka. Po kliknutí na konkrétní Upravit tlačítko můžete přistupovat k úpravě a editaci vybrané vrstvy střechy. U každé vrstvy střechy v konkrétní rovině můžete:

• zvolit typ střešní krytiny nebo vrstvy sekundární konstrukce a upravit její velikost, pozici, směr a úhel.

💡U vrstev střešní krytiny můžete také detailně upravit pokládku (viz níže)

• vytvořit jednoduchý půdorys vrstvy jako editovatelný výkres

• a pro krytiny zobrazit výkaz materiálu této vrstvy

📌 Dostupné možnosti se mohou lišit v závislosti na typu střešní krytiny nebo sekundární konstrukce.

💡Jak upravit pokládku - Rychlé a jednoduché úpravy pokládky👉 Viz zde více informací.
