🏠 Použití OBJ modelu k automatickému vytvoření střechy

Máte 3D model z BIM projektu, sken z dronu nebo satelitní průzkum? Skvělé — HiStruct formát OBJ plně podporuje. S OBJ HiStruct automaticky vygeneruje 3D model střechy. Pokud takový model nemáte k dispozici, existují firmy, které nabízejí 3D zaměření existujících budov. Ať už je zaměření provedeno drony nebo satelity, výsledkem je obvykle podrobný 3D model ve formátu OBJ.

❓Co když obdržím 3D model ve formátu PDF a nemám OBJ?

Pokud máte 3D model ve formátu PDF, je třeba jej převést do formátu OBJ, který HiStruct podporuje. Je to snadné. Podívejte se na tento návod, jak rychle převést 3D model z PDF do OBJ.

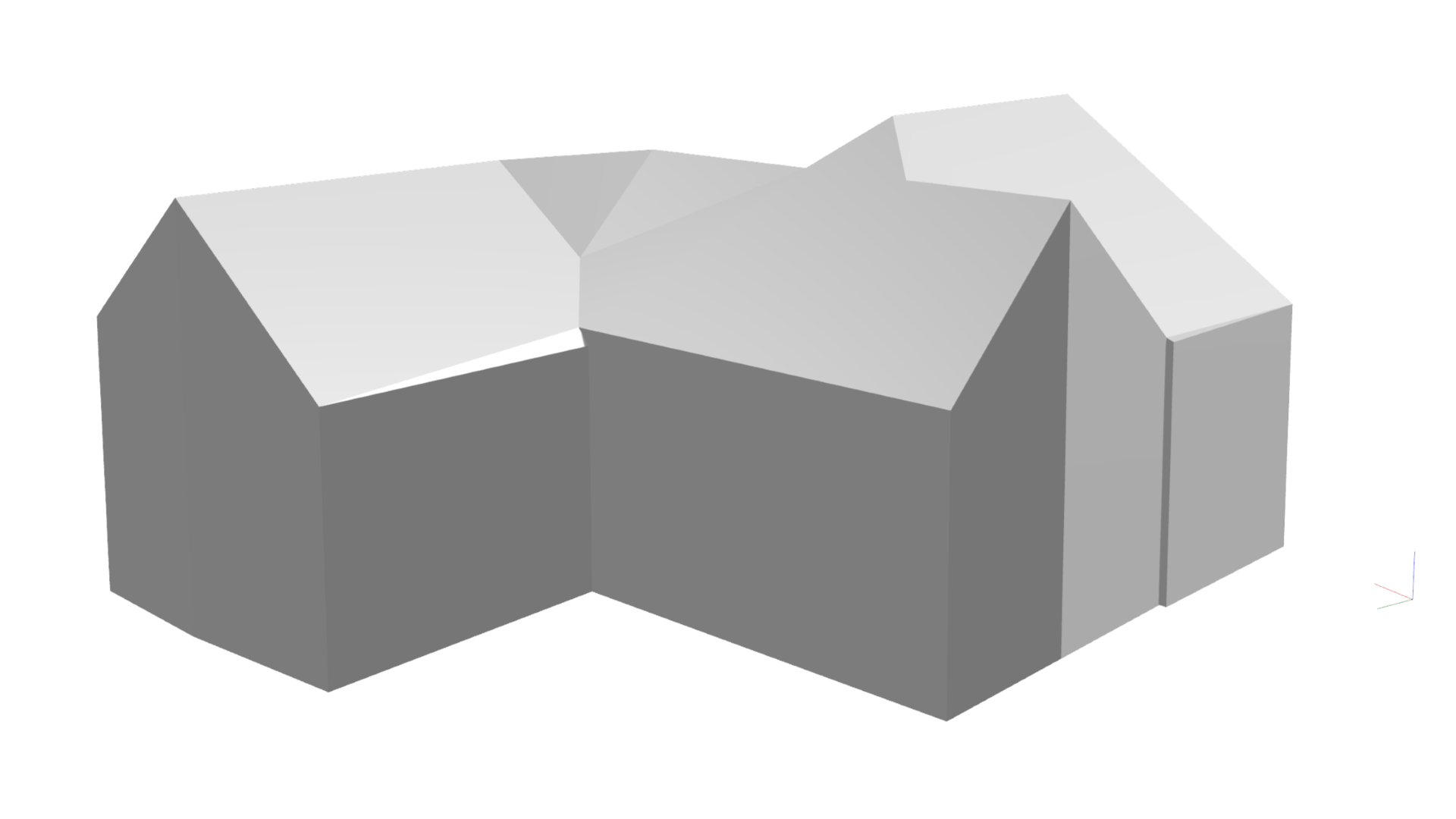

Výsledný model může vypadat takto:

OBJ model

Jak vložit OBJ model do HiStruct

  1. Klikněte na tlačítko Import.obj. Otevře se dialogové okno, kde můžete nahrát svůj model.

  2. Vyberte bod vložení. Po výběru souboru klikněte kdekoli ve scéně, kde chcete model umístit.

  3. Nechte generátor střechy pracovat. HiStruct automaticky detekuje plochy a hrany střechy a následně vytvoří 3D model z trojúhelníkových ploch definovaných těmito hranami.

  4. Proveďte ruční úpravy podle potřeby. I když je generátor téměř bezchybný, občas může být některá hrana opomenuta nebo plocha nesprávně klasifikována. Můžete doladit jakékoli vygenerované hrany nebo plochy přímo v modelu.

  5. Když je vše v pořádku, klikněte na "Další" a nechte HiStruct udělat zbytek.

  6. Generátor vás provede dalšími kroky a pomůže vám bez námahy vytvořit požadovanou střechu — včetně všech doplňků.

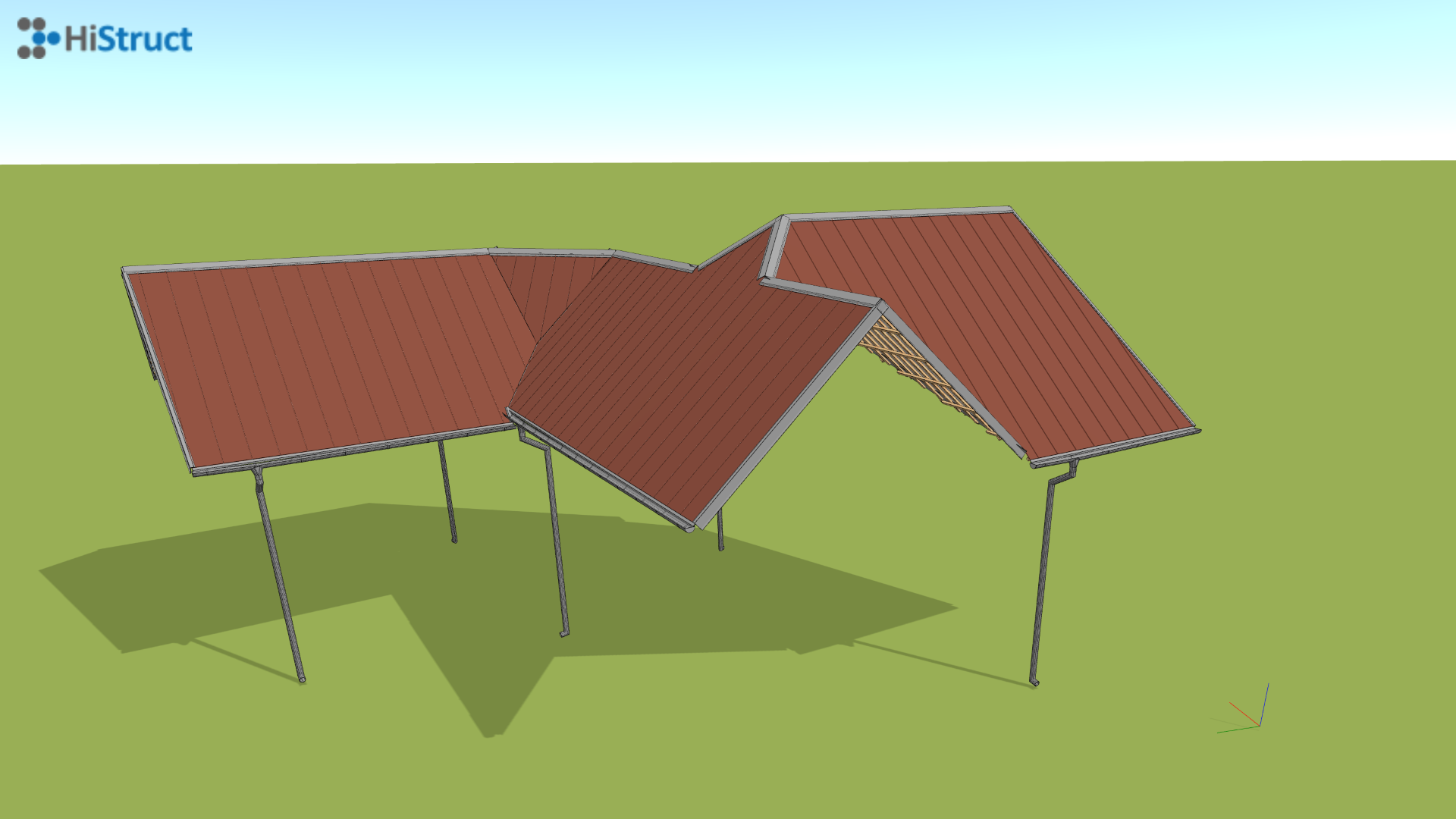

Model střechy

🔧 Doladění vašeho modelu

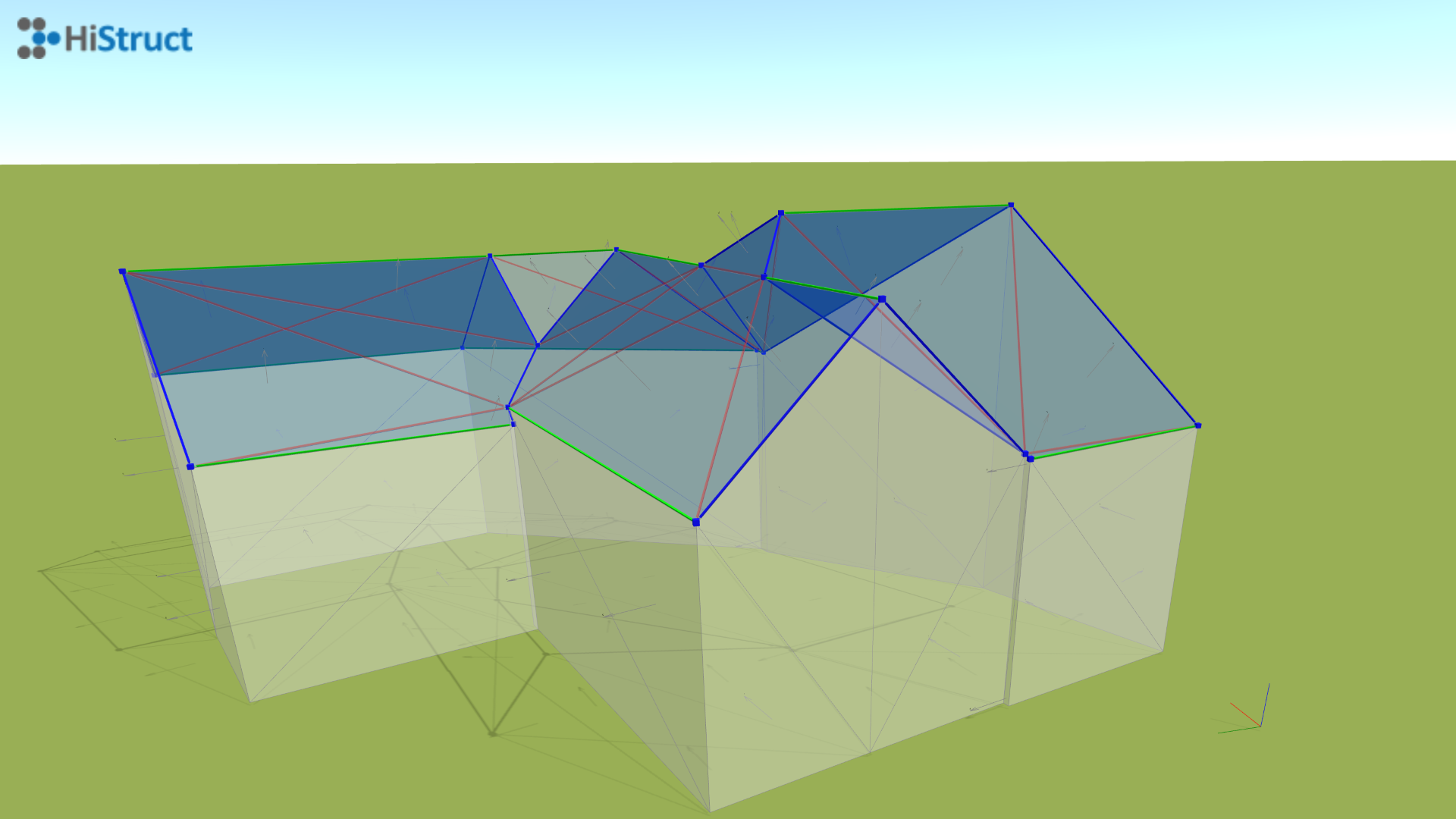

Model

Hrany

  • Klikněte na libovolnou hranu pro úpravu jejích vlastností

  • Jednotlivé hrany jsou barevně rozděleny do 3 skupin podle jejich funkce:

    • 🟦 Štítová hrana - šikmá hrana na konci střešní plochy; označuje hranici této plochy.
    • 🟩 Okapová hrana - vodorovná hrana střešní plochy.
    • 🟥 Vnitřní hrana - hrana uvnitř střešní roviny, slouží pouze k rozdělení ploch; při generování střechy se ignoruje.

  • Každou hranu můžete zapnout nebo vypnout a nastavit, zda má být považována za vodorovnou.

Plochy

  • Stejně jako u hran můžete změnit vlastnosti každé rozpoznané plochy.

  • Na základě její orientace HiStruct rozhodne, zda je součástí střechy.

  • Klikněte na libovolnou plochu, abyste ji zahrnuli nebo vyloučili ze střechy. Zahrnuté plochy budou mít vygenerovanou krytinu, sekundární konstrukce a oplechování.

  • Plochy jsou barevně rozděleny do dvou skupin:

    • 🟦 Modrá - součást střechy; použitá při generování.
    • ⬜ Bílá - není součástí střechy; vyloučená.
