🛠️ Rychlé a snadné nastavení pokládky
HiStruct Roofs automaticky umístí vybraný střešní materiál na rovný povrch. Po vygenerování lze pruhy upravovat a přizpůsobovat podle potřeby.

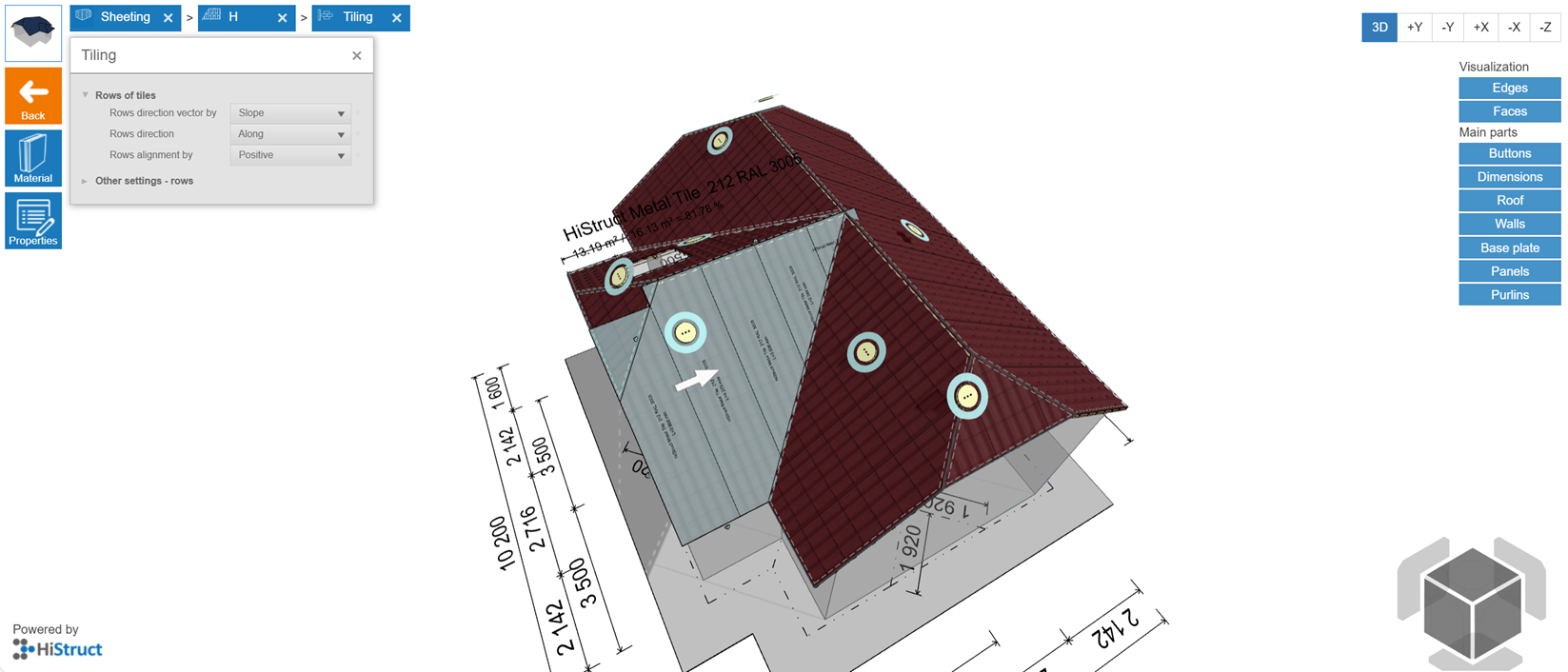

💡 Chcete-li vidět, jak jsou jednotlivé pruhy pokládány, přejděte do menu Krytiny ⇒ klikněte na Tlačítko Upravit u vrstvy střešního krytí umístěné přímo na modelu střechy viz předchozí návod ⇒ a v levém menu stiskněte tlačítko Pokládka.
⚠️ Poznámka:* Některé funkce jako Ovládání a Tlačítko Upravit jsou dostupné pouze v pokročilém režimu. Podívejte se do návodu Nastavení pro pokyny k odemknutí všech funkcí.*
📌 Nyní jste v režimu úprav. Můžete:
-
Upravit celou pokládku
-
Upravit jednotlivé pruhy
Směr pokládky
Lze jej nakonfigurovat výběrem z následujících typů:

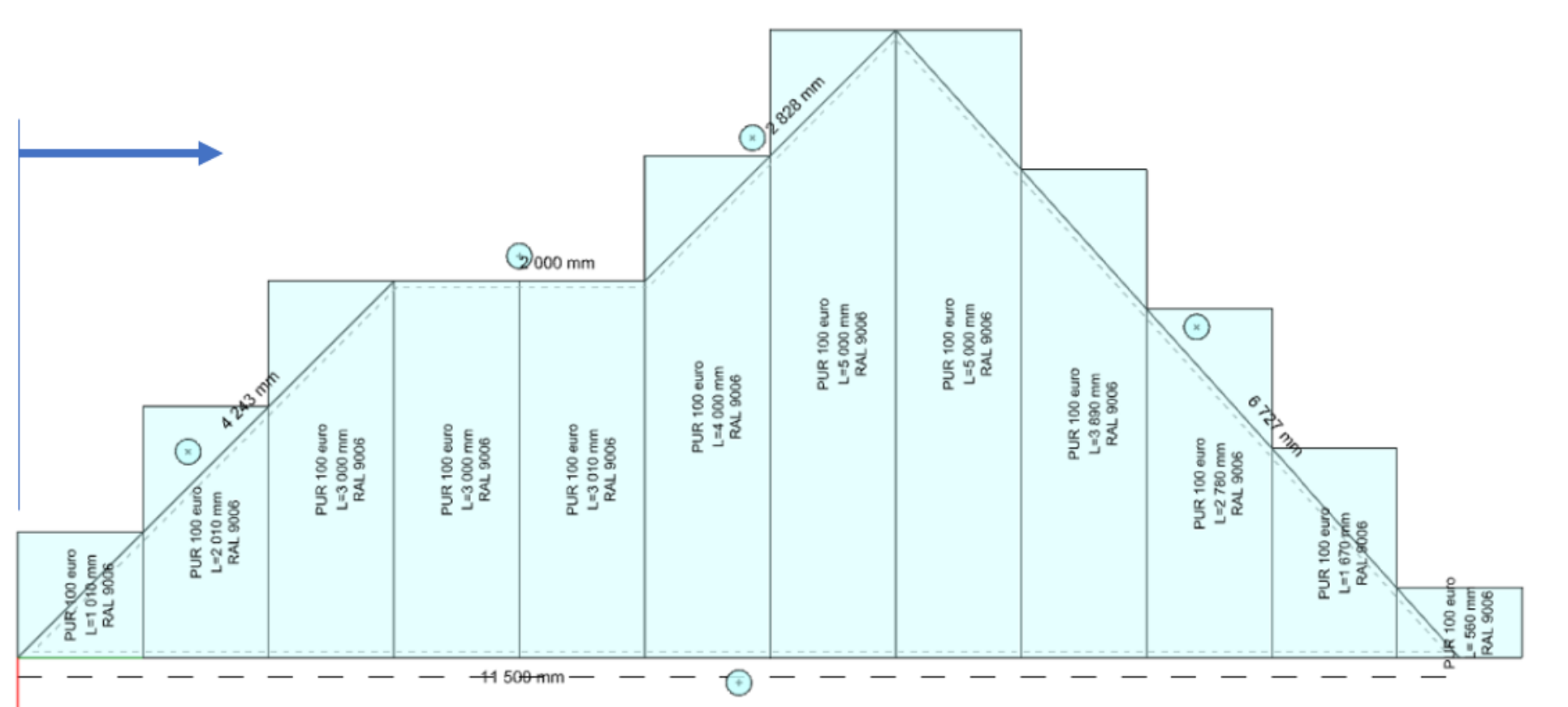

- kladný

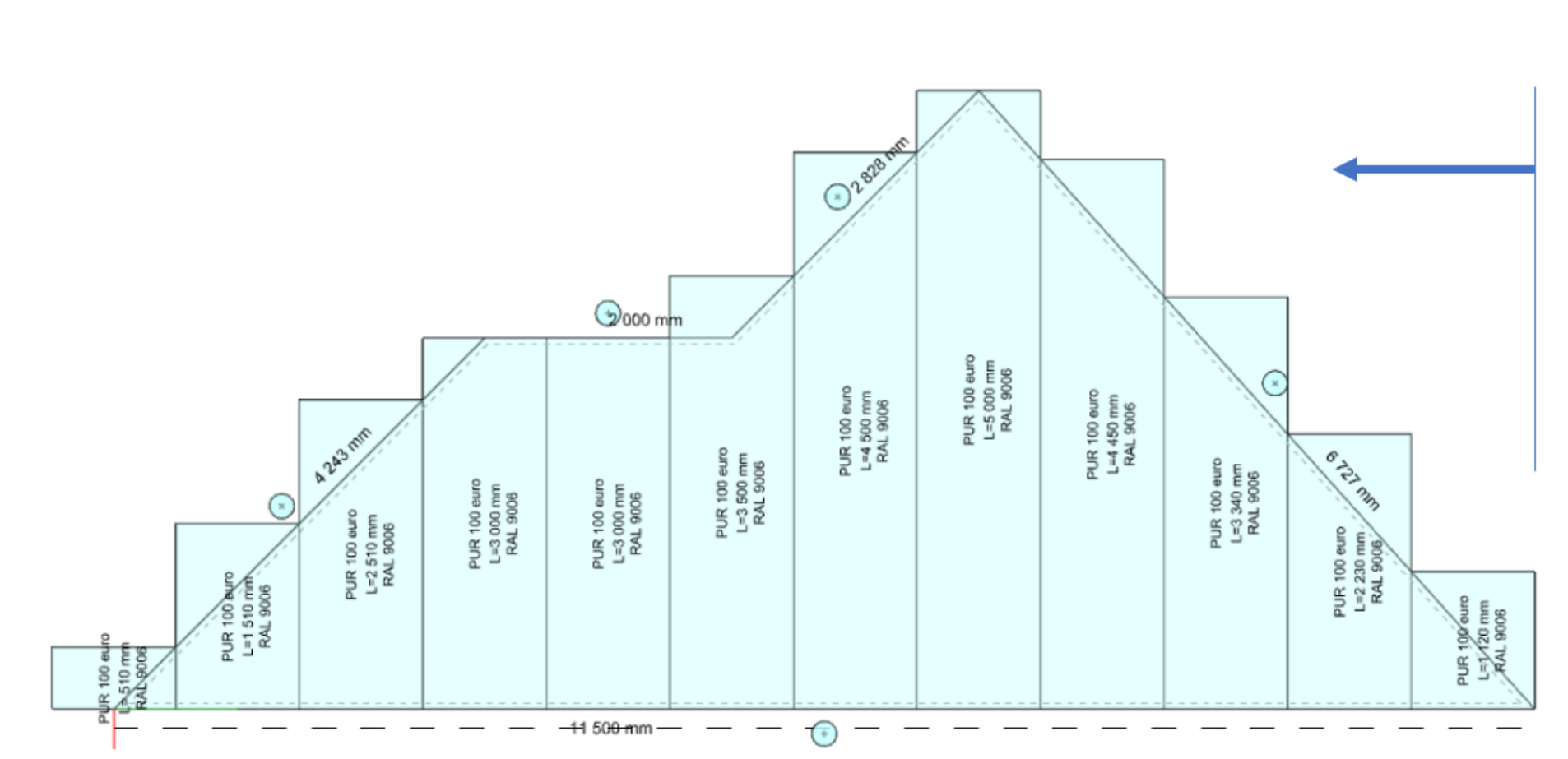

- záporný

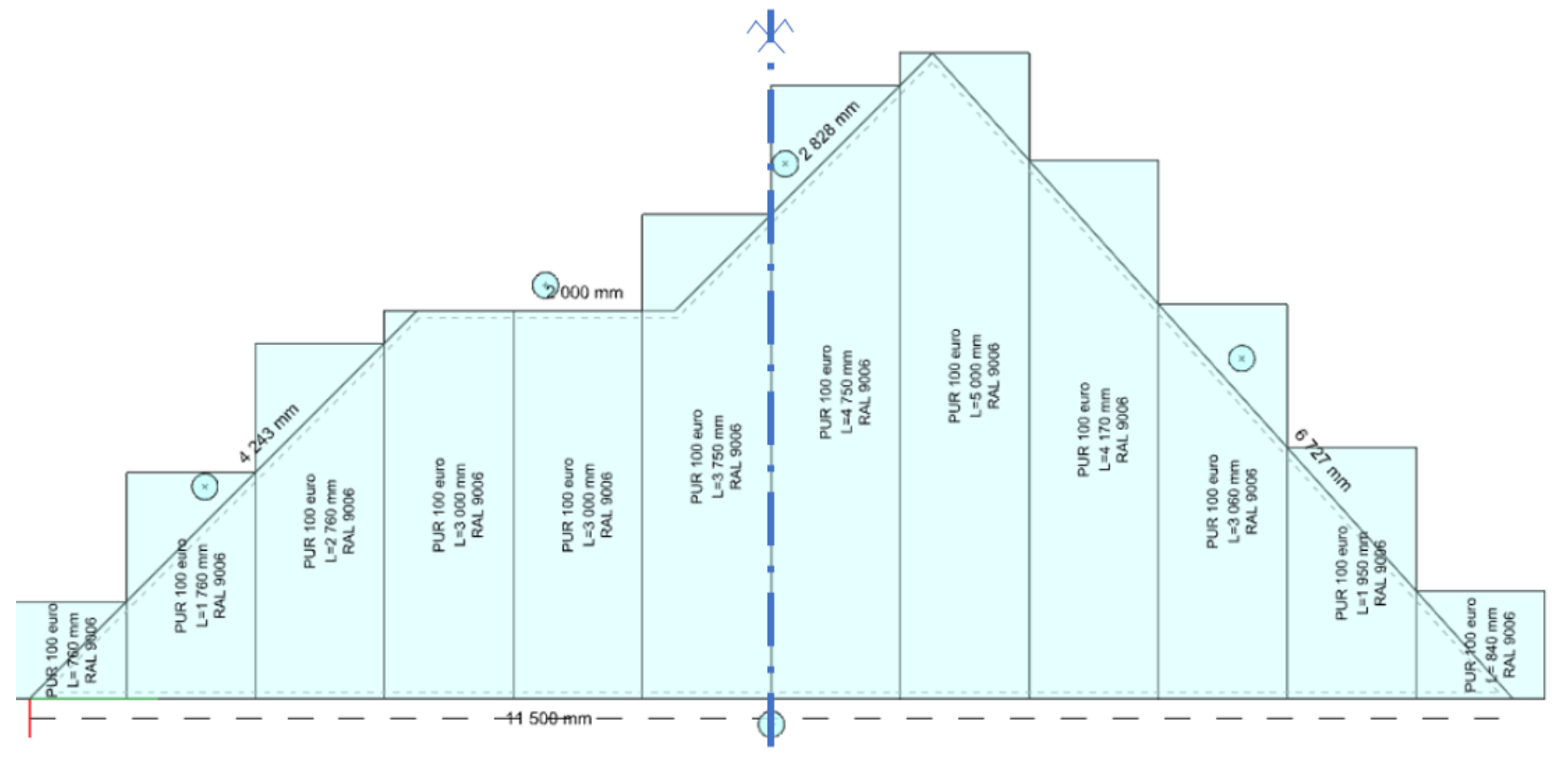

- zarovnat prvek na střed
- zarovnat spáru na střed
- obecné určení začátku pokládky (kladný směr + vzdálenost)
Úhel pokládky pásů
Lze jej upravit jako kladné nebo záporné odsazení od základní osy.
{width="6.3in" height="3.2083333333333335in"}
Každý konkrétní pás
- vypnout (poté se neprojeví ve výkresech, detailním modelu ani v přehledech materiálu.)
- prodloužit nebo zkrátit překrytí
- překrytí na příslušných místech (podle osazení latí). Kliknutím na označené dělení nad latěmi lze pás rozdělit nebo naopak sloučit, pokud už byl rozdělen.
Prodloužení nebo zkrácení panelů na okrajích
Pro každou hranu polygonu střechy lze nastavit prodloužení nebo zkrácení panelu kliknutím na tlačítko nad hranou.
👉 Zpět na článek Jak pracovat s menu Krytiny
