👉 Jak vložit soubory DXF pro přesné modelování?
-
Zvolte tlačítko Podklad a klikněte na Import *.dxf. Tím se otevře dialogové okno, kde můžete nahrát svůj výkres.
-
Určení bodu vložení. Po výběru souboru je nutné určit bod vložení výkresu kliknutím do scény.
-

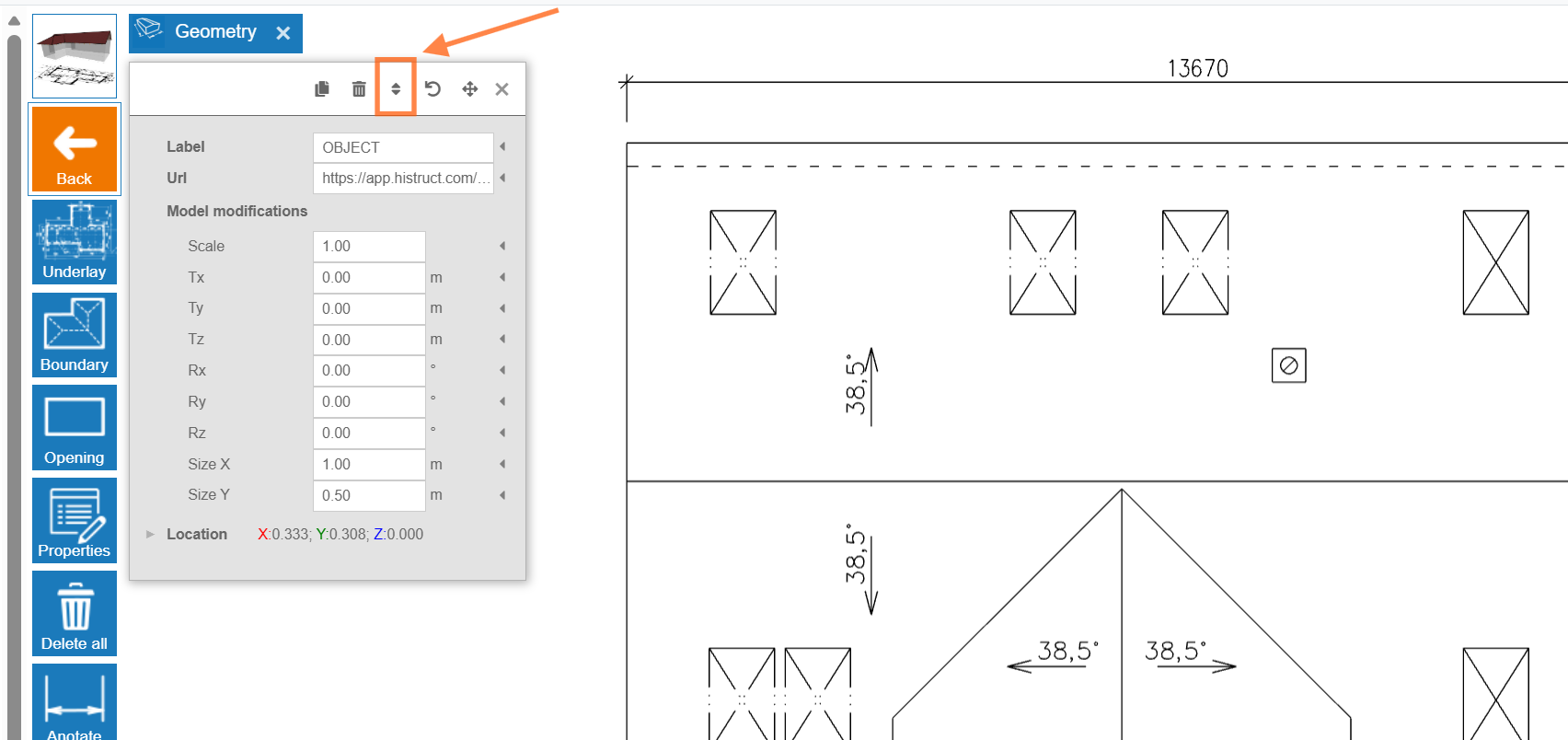

Nastavení správného měřítka výkresu. Protože jsou výkresy v různých měřítcích, je nejprve nutné nastavit správné měřítko, aby model odpovídal skutečným rozměrům (Měřítko můžete nastavit kliknutím na šedé obdélníkové tlačítko v modelovacím prostoru po importu souboru):
a. Nejprve klikněte na tlačítko Měřítko.
b. Klikněte na dva body, pro které znáte skutečnou vzdálenost na výkresu.

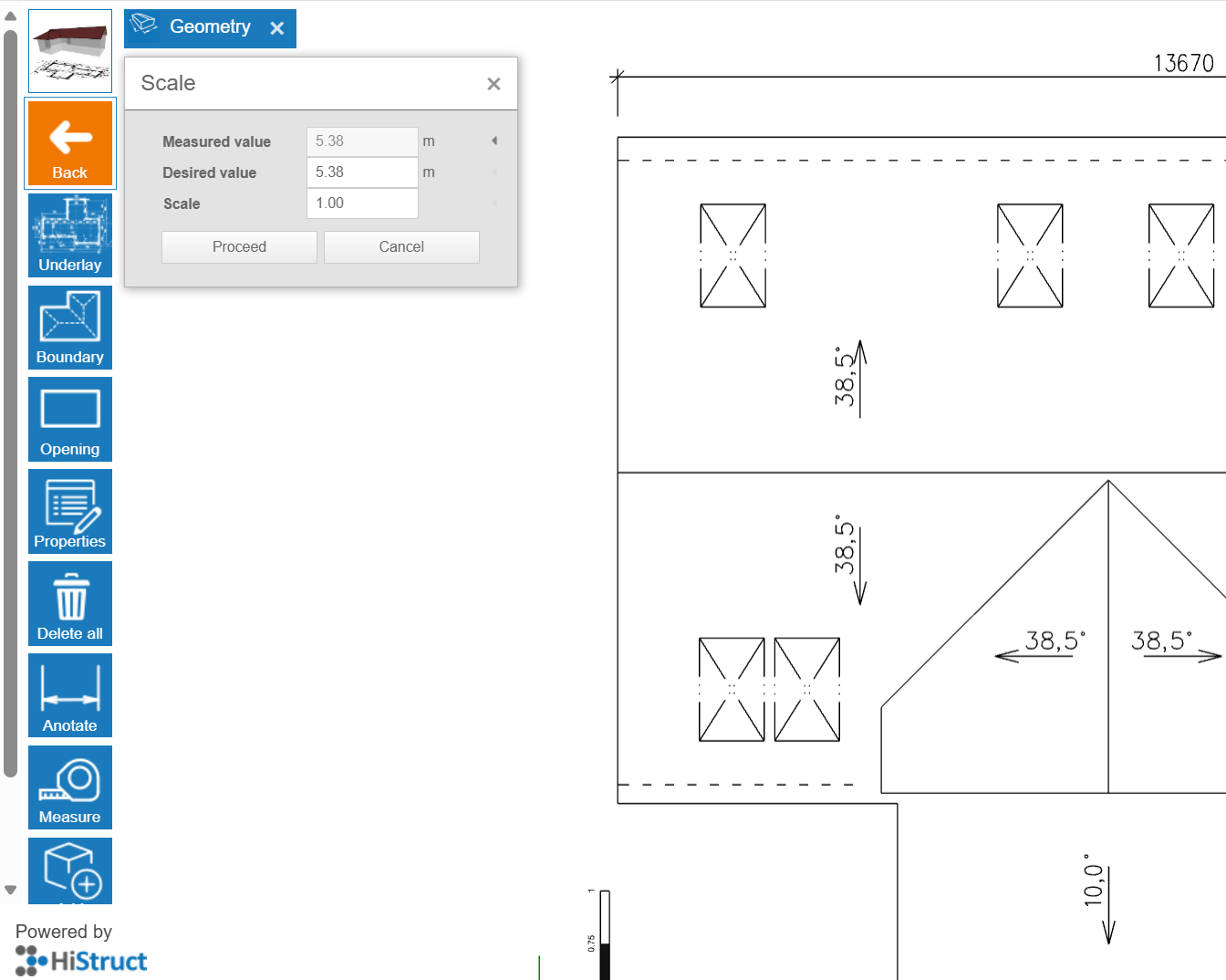

c. Poté zadejte požadovanou vzdálenost a stiskněte Enter.
d. Klikněte na Pokračovat a software automaticky vypočítá měřítko.
💡Pokud jste nastavili správnou hodnotu měřítka, naměřené hodnoty budou odpovídat čarám na výkresu.
- Kreslení střechy. Jednoduše klikněte na tlačítko Obrys a obtáhněte importovaný půdorys střechy.
A to je vše! Nyní můžete vidět svou střechu téměř hotovou. V dalších krocích si můžete vybrat krytinu, oplechování, upravit otvory a vygenerovat výstupy.
