👉 Jak vytvořit tvar střechy z obrysu a začít kreslit přímo

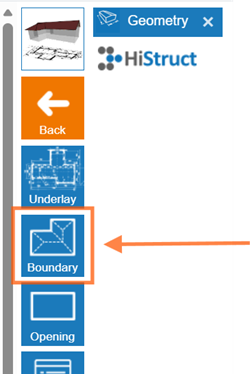

1. Klikněte na kartu Geometrie a zvolte tlačítko Ohraničení. Tím povolíte kreslení tvaru střechy. Klikněte kdekoli v pracovní ploše, ale obvykle je nejjednodušší kliknout přímo na výchozí bod (zobrazené zelené a červené souřadnice).

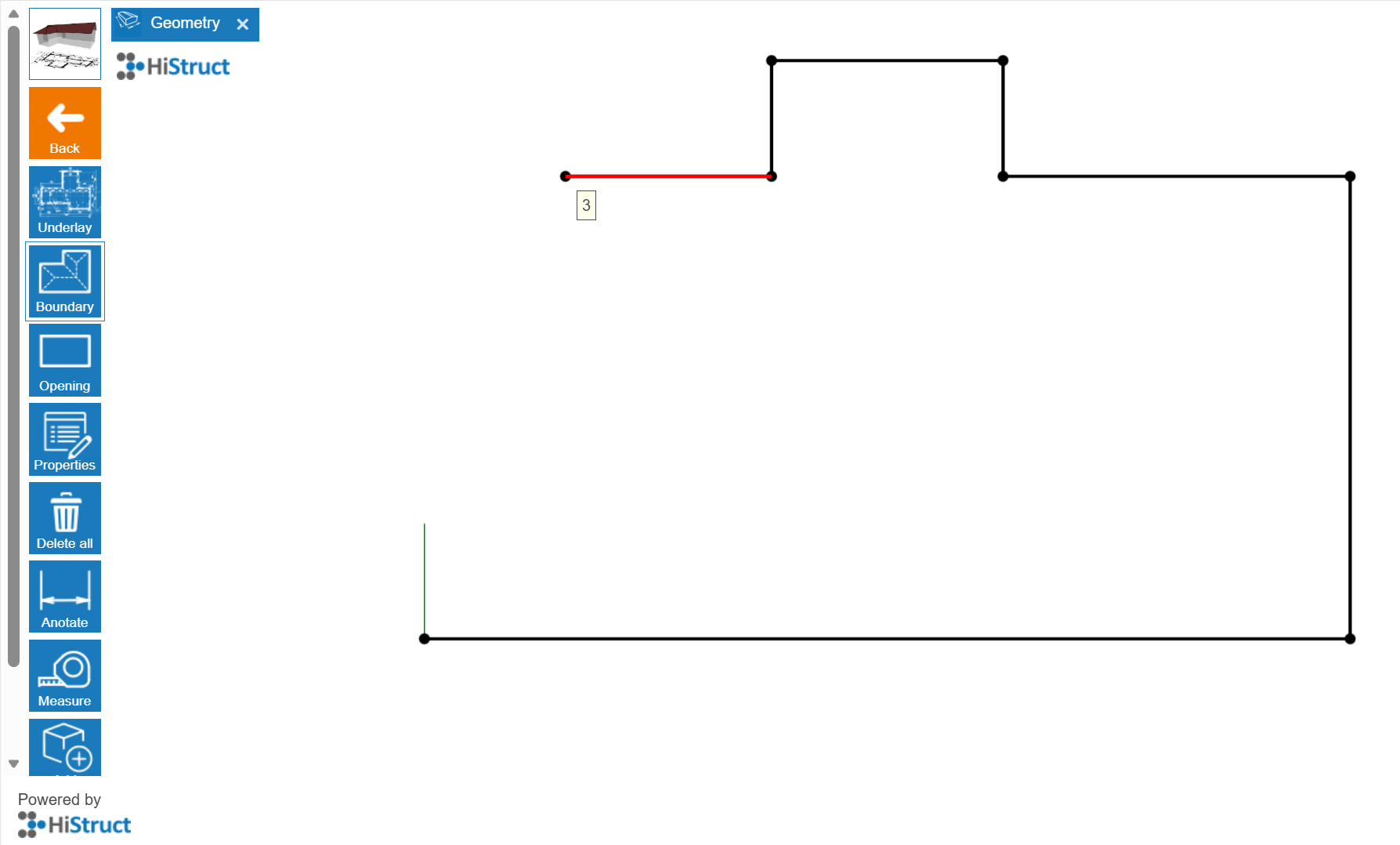

1. Kreslení kurzorem. Při pohybu kurzoru se může automaticky přichytávat podél vodorovného (X - červená) nebo svislého (Y - zelená) směru, nebo kolmo na poslední nakreslenou hranu.

2. Nastavení délky hrany. Pokud chcete konkrétní délku, zadejte číslo v metrech a stiskněte Enter. Hrana se okamžitě upraví na tuto délku.

3. Uzavření obrysu. Tvar dokončíte buď dosažením výchozího bodu, nebo stisknutím Enter.

💡Další způsoby kreslení hran:

1. Nastavení globálních souřadnic:

2. Zadejte přesnou pozici dalšího rohu od pevného výchozího bodu (0;0).

3. Například 2;4 znamená 2 metry vpravo a 4 metry nahoru od počátku souřadnicového systému.

4. Nastavení relativních souřadnic

5. Zadejte pozici dalšího rohu vzhledem k poslednímu nakreslenému bodu.

6. Například \@2;4 znamená 2 metry vpravo a 4 metry nahoru od posledního bodu.

7. Nastavení polárních souřadnic

8. Zadejte další roh pomocí úhlu a vzdálenosti, např. >135;6.

9. Úhel se měří od kladné osy X proti směru hodinových ručiček.

💡Tipy:

• Pokud se nakreslené hrany zbarví do růžova, znamená to, že mezi nimi vznikl pravý úhel.

• Poslední bod můžete kdykoli smazat stisknutím DELETE.

A to je vše! Teď vidíte svou střechu téměř hotovou. V dalších krocích vyberete krytinu, lemování, přidáte otvory a vygenerujete výstupy.
