📐 Výkresy, dokumenty, kusovníky... Jednoduše výstupy
Jakmile je váš 3D model připraven, je čas získat vaše výstupy - vše, co potřebujete k přípravě profesionální nabídky pro klienta jen několika kliknutími!
📐 Výkresy
Přistupte do menu Výkresy kliknutím na tlačítko Výkresy v levém panelu. Poté stiskněte tlačítko Pohledy stavby pro vygenerování přednastavených výkresů zobrazujících celou konstrukci střechy nebo stěny, orientovaných podle hlavních os X, Y, Z.
Zde můžete vygenerovat a dále upravovat výkresy konstrukcí střech nebo stěn. Jednoduše otevřete výkres, který chcete použít.
Po otevření konkrétního výkresu jej můžete dále upravovat:
-
Změnit jeho měřítko
-
Přidat čáry, rozměry, nebo popisky
-
Změřit jakoukoli potřebnou vzdálenost
Tím získáte plnou kontrolu nad technickou dokumentací, což zajišťuje, že každý detail je jasný a přesný.
🧾 Zprávy - Příprava nabídky
Zprávy a cenová nabídka. To, co je obvykle zdlouhavé a časově náročné, je v HiStructu jen jedním kliknutím. Každá sestava je vytvořena automaticky, čímž šetří čas a námahu.
Všechny výstupy - výkresy, kusovník (BOM) a ostatní sestavy - se aktualizují automaticky při změnách projektu, takže je vše aktuální a přesné.

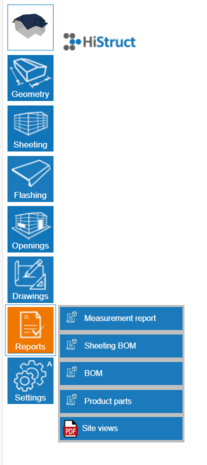

HiStruct vytváří sestavy ve formátech .pdf, .html nebo .docx, připravené pro sdílení nebo připojení k nabídce. Pojďme se na ně podívat podrobněji:
- Zpráva o rozměrech
Dokument se všemi rozměry pro jednotlivé plochy stěn nebo střech, stejně jako okraje střechy. Ideální pro kontrolu přesnosti před výstavbou nebo instalací.
- Kusovník plechování
Podrobná sestava prvků opláštění pro každou plochu střechy nebo stěny včetně jejich rozložení. Tato sestava je neocenitelná pro montéry, poskytuje jim jasnou mapu všech panelů a jejich umístění.
- Kusovník
Tabulková sestava všech plechových prvků v projektu. Umožňuje rychlý přehled množství, dílů a požadavků na materiál – nezbytné pro plánování, ocenění a objednávání.
- Součásti produktu
Komplexní sestava všech střešních a oplechovacích prvků včetně příslušenství, jako jsou šrouby a spojovací prvky. Tato sestava pomáhá zajistit, že nic nebude opomenuto a že všechny komponenty jsou zaznamenány.
- Pohledy stavby
Dokument s vizuálními přehledy modelované konstrukce. Tyto přednastavené pohledy jsou orientovány podle hlavních os X, Y, Z, což vašemu klientovi poskytuje jasný přehled o celém projektu na první pohled.
