🪟 Jak pracovat s otvory krok za krokem
The Otvory nabídka vám dává plnou kontrolu nad okny a dalšími typy otvorů ve vašem projektu střechy. Můžete přidávat nové otvory, upravovat jejich rozměry a polohu a dokonce je duplikovat nebo přesouvat jen pár kliknutími.
⚠️ Poznámka:* Některé funkce jako tlačítko Ovládání a tlačítko Upravit jsou dostupné pouze v pokročilém režimu. Podívejte se do Průvodce nastavením pro pokyny k odemknutí všech funkcí.*
1️⃣ Přidání otvoru
Na každé střešní ploše se po vstupu do menu Otvory zobrazí tlačítko Ovládání. Klikněte na toto tlačítko pro otevření seznamu dostupných otvorů, vyberte požadovaný typ a bude automaticky umístěn na vybranou střešní plochu. Samozřejmě jej můžete následně upravovat.
2️⃣ Úprava otvorů

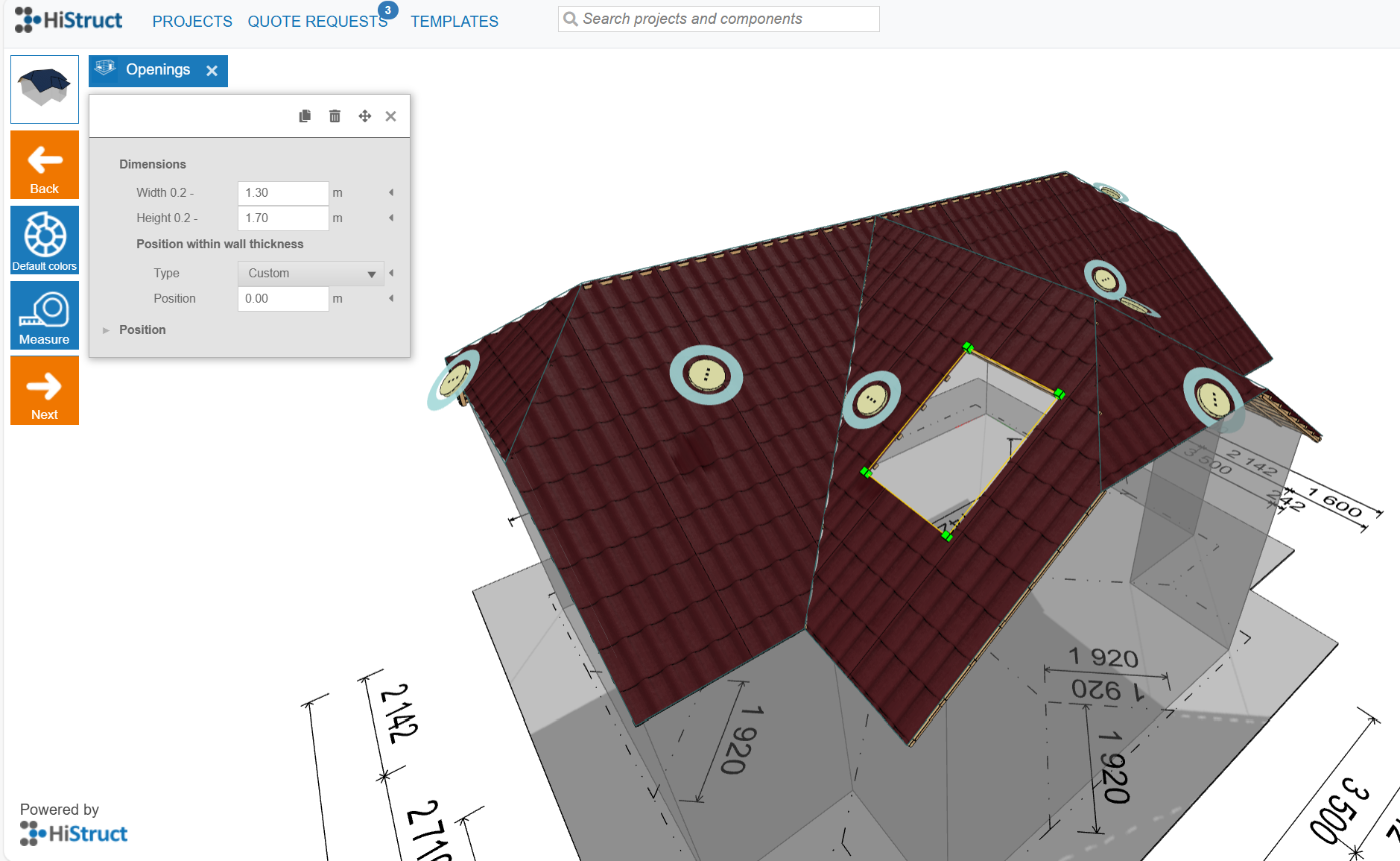

Jakmile vyberete otvor v 3D modelu kliknutím na něj, můžete změnit velikost a přemístit otvor přímo v 3D modelu přetažením myší (drag & drop).
Současně se otevře panel vlastností otvoru. Zde můžete:
-
Změnit šířku a výšku (zadejte přesné hodnoty v metrech)
-
Upravit polohu číselně pro maximální přesnost
👉 Výchozí barvy otvorů lze nastavit pomocí tlačítka Výchozí barvy v levém postranním menu, kde můžete definovat standardní barvy pro vybrané typy otvorů.
3️⃣ Kopírování otvorů
Dokončili jste jeden otvor a chcete ho znovu použít? Klikněte na otvor a použijte ikonu kopírování v panelu vlastností - vybraný otvor bude duplikován a zachová všechna svá nastavení. To usnadňuje vytváření konzistentních rozvržení bez začínání od nuly. Pokračujte úpravou polohy nově vytvořeného otvoru přes panel vlastností.
4️⃣ Přesouvání otvorů
Existují dva způsoby, jak přesunout otvor:
-
Přetáhnout a pustit přímo v modelu - stačí kliknout a posunout myší.
-
Použijte ikonu Přesunout v panelu vlastností - po kliknutí se zobrazí vodicí čára a můžete otvor přesněji přemístit.
5️⃣ Měření otvorů
Použijte tlačítko Měřit pro ověření přesné velikosti a umístění vašich otvorů v modelu.
✅ To je všechno – váš model je nyní doplněn o otvory. Jste připraveni pokračovat? Dále je čas vygenerovat výstupy — dokumenty, detailní výkresy, kusovník (BOM) a další, abyste připravili dokonalou cenovou nabídku. 👉 Podívejte se na další článek , kde zjistíte jak je získat.
